أنا.مقدمة لمشروع الألواح المركبة للكمبيوتر الشخصي
1. مقدمة لمشروع الألواح المركبة للكمبيوتر الشخصي
1. ملخص المشروع
بلاطة الأرضية المركبة هي شكل هيكلي يجمع بين الخرسانة الجاهزة والمصبوبة في المكان.يتم دمج اللوحة الرفيعة سابقة الإجهاد (بسمك 5-8 سم) مع الطبقة الخرسانية العلوية المصبوبة في المكان لتشكيل هيكل موحد والعمل معًا.يعمل التعزيز الرئيسي المضغوط مسبقًا للوحة الرقيقة بمثابة التعزيز الرئيسي لبلاطة الأرضية المركبة، في حين أن الطبقة العلوية المصبوبة في مكانها تتطلب فقط تعزيز العزم السلبي والتعزيز الهيكلي.تعمل اللوحة الرفيعة سابقة الإجهاد أيضًا كقوالب صب سفلية للطبقة الخرسانية المصبوبة في مكانها، مما يلغي الحاجة إلى دعم إضافي لقوالب صب الخرسانة.السطح السفلي للوحة الرفيعة أملس ومتساوي، وبعد معالجة المفاصل، ليست هناك حاجة لتجصيص السقف.تتميز ألواح الأرضية المركبة هذه بمزايا السلامة الشاملة، والصلابة العالية، ومقاومة جيدة للتشقق، وعدم زيادة في استهلاك الفولاذ، وتوفير في صب الخرسانة.بالإضافة إلى ذلك، فإن غياب دعم صب الخرسانة لبلاطة الأرضية المصبوبة يسمح بالتركيب المبكر لجدران فاصلة خرسانية كبيرة مسبقة الصنع، وبالتالي تقصير فترة البناء الإجمالية.
نطاق التطبيق والتصنيف
هذه الألواح الأرضية مناسبة للمباني التي يصل عرضها إلى 8 أمتار، بما في ذلك الفنادق ومباني المكاتب والمدارس والمباني السكنية والمستشفيات والمستودعات ومواقف السيارات والمنشآت الصناعية متعددة الطوابق.اعتمادًا على بنية السطح المركب، يمكن تصنيف الألواح الرقيقة سابقة الإجهاد إلى ثلاثة أنواع: ① بالنسبة للأسطح المركبة التي تتحمل إجهاد قص منخفض، لا يلزم تقوية القص، ولكن يجب أن يكون السطح الخرساني خشنًا أو مخدوشًا أو يشتمل على بعض فتحات الربط. .② بالنسبة للأسطح المركبة التي تتحمل إجهاد القص العالي، بالإضافة إلى أنها تتطلب سطحًا خشنًا، يجب إضافة تقوية القص.يتم تحديد قطر وتباعد التسليح من خلال الحسابات، وتشمل أشكال التسليح شبكة موجية وحلزونية وملحومة موضعيًا مع مقاطع عرضية مثلثة منحنية.③ بالنسبة للألواح الرقيقة الجاهزة، تتم إضافة دعامات فولاذية إلى السطح العلوي لتعزيز الصلابة أثناء البناء وتقليل الحاجة إلى دعامات أسفل الألواح الرقيقة.
2. مقدمة عملية الإنتاج
3. المنتج النهائي لجمالون حديد التسليح (الزاوية اليمنى)
ثانيا.أداء المعدات والمعايير الفنية
1.المعلمات الفنية لخط إنتاج تروس حديد التسليح

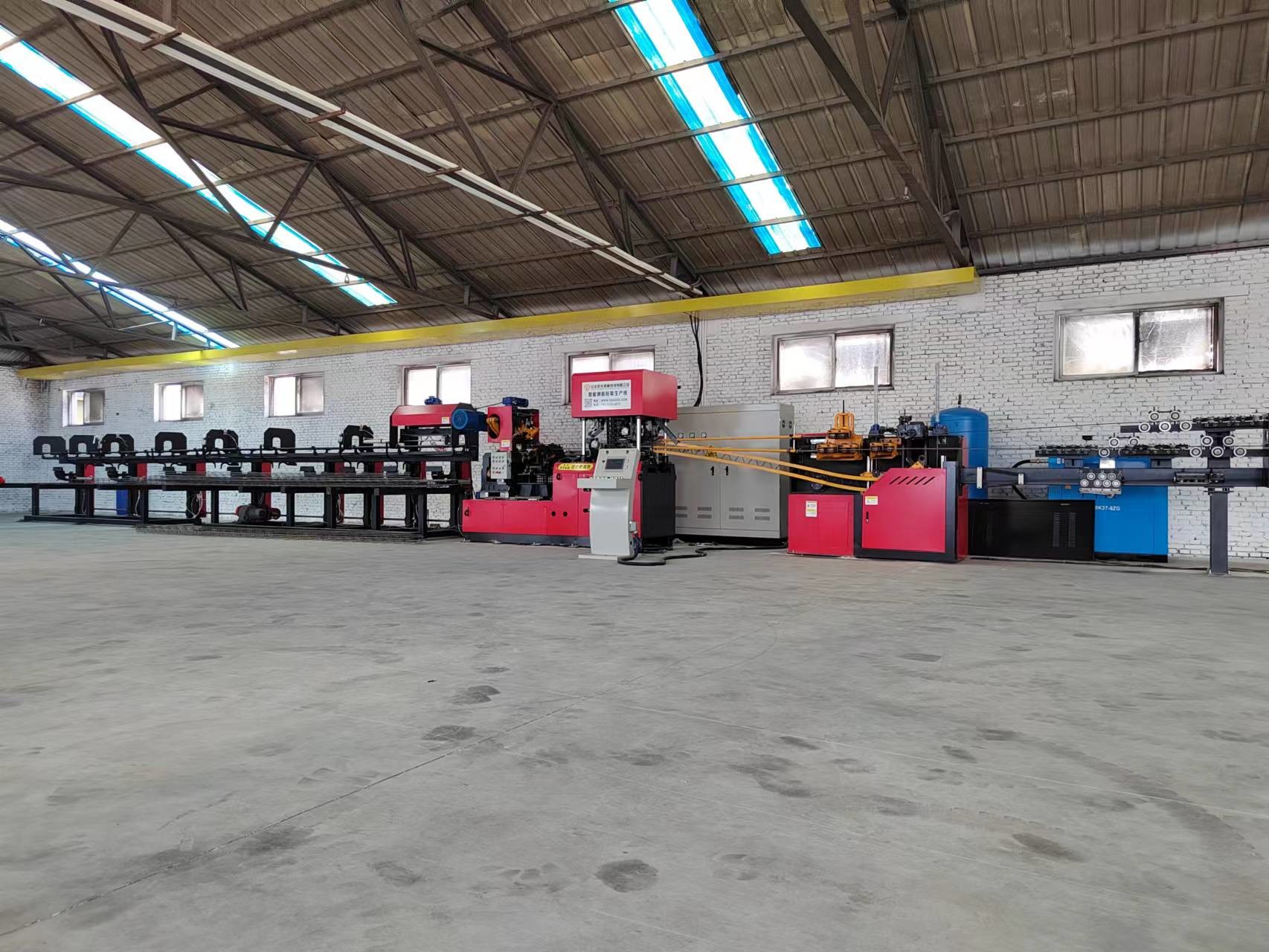

1.1 نظرة عامة على المعدات
خط إنتاج تروس حديد التسليح هو خط إنتاج مؤتمت بالكامل يدمج مد أسلاك ملف حديد التسليح، استقامة، ثني الفولاذ الجانبي، تشكيل اللحام، القطع الأوتوماتيكي، وجمع المنتجات النهائية.يمكنها إنتاج دعامات حديد التسليح لألواح الأرضيات بالإضافة إلى دعامات حديد التسليح PC للمباني الجاهزة، والتي يتم تطبيقها على نطاق واسع في تشييد المباني (ألواح الأرضيات الجاهزة) وبناء السكك الحديدية عالية السرعة (عوارض مزدوجة الكتلة)، من بين مجالات أخرى.
1.2 تكوين المعدات لخط إنتاج تروس حديد التسليح:
| لا. | مكونات المعدات | كمية | ميزات تقنية |
| 1 | رف وضع أسلاك حديد التسليح | مجموعة واحدة | رف وضع الأسلاك العمودي |
|
2 |
آلية الاستقامة والتغذية | مجموعة واحدة | يعتمد استقامة متعددة العجلات مع تأثير استقامة ممتاز دون الإضرار بأضلاع حديد التسليح؛تغذية سلكية مزدوجة الحركة مع ثلاثة محركات تباطؤ. |
|
3 |
آلية تخزين المواد | مجموعة واحدة | مجهزة بنوع جديد من رفوف التخزين المفتوحة التي تستخدم تخزين التوسيد، مما يسمح بالإنتاج المستمر ويمنع تراكم حديد التسليح بشكل فعال. |
|
4 |
آلية استقامة المحطة | مجموعة واحدة | يتم إجراء استقامة طرفية المرحلة الثانية على التعزيز الرئيسي والأعضاء القطرية قبل اللحام والتشكيل باستخدام طريقة استقامة خمس بكرات، مما يضمن استقامة منتجات الجمالون. |
6
1.3 المعلمات التقنية للمعدات:
| ذراع التأرجح | وحدة | كمية | ملحوظة |
| السعة التحميلية لرف مد الأسلاك | كلغ | 2000 | يجب ألا يتجاوز ارتفاع الوتر العلوي 2 متر، ويجب ألا يتجاوز ارتفاع الوتر الجانبي 1.3 متر. |
| عدد رفوف مد الأسلاك | الوحدات | 5 | |
| قوة محرك تشكيل الفولاذ الجانبي | كيلوواط | 7.5 | |
| قوة محول اللحام | كيلوواط | 160x2 |
عملية متقطعة
|
7
| قوة محرك القص | كيلوواط | 11+11 | عملية متقطعة |
| جمع ورفع قوة محرك الرف | كيلوواط | 2.2 | عملية متقطعة |
| درجة انحناء الوتر الجانبي | مم | 200 | 190-210 درجة قابلة للتعديل تلقائيًا |
| ارتفاع الوتر | مم | 70-270 | الارتفاع 250 فما فوق بدون وتر الزاوية السفلية |
| عرض الوتر | مم | 70-90 | عرض كبير |
| قطر قضبان الوتر العلوية والسفلية | مم | 6-12 | |
| قطر الحبال الجانبية | مم | 4-7 | |
| طول الوتر | م | 0.2 ~ 14 |
درجة تلقائية قابلة للتعديل
|
| استقامة الوتر | مم | ±5 | |
| خطأ في ارتفاع الوتر | مم | ±2 | |
| خطأ في طول الوتر | مم/م | ±5 |
الحد الأقصى للخطأ لا يتجاوز ± 15 مم
|
| ارتفاع أشرطة الوتر العلوية والسفلية المكشوفة | مم | ≥5 | |
| سرعة خط الإنتاج | م | 12-15 | يتم تحديد سرعة الإنتاج المستقرة الفعلية من خلال مواصفات الوتر. |
| ضغط جوي | الآلام والكروب الذهنية | ≥0.7 | يجب أن يكون الغاز المستخدم نظيفًا ومصفىً ومجففًا. |
| استهلاك الهواء | م³/دقيقة | 3/4.5 | |
| طول خط الإنتاج (الطول * العرض * الارتفاع) | مم | يمكن تعديل طول خط الإنتاج بشكل مناسب إلى 45000*3000*3500. | |
| إجمالي الإنتاج | ت | ≥18 (باستثناء الملحقات وصناديق التحكم الخارجية) | |
|
ملاحظة: يتضمن التكوين القياسي آلية ثني الزاوية السفلية.يرجى تحديد ما إذا كان التكوين الخاص بالتصنيع السكني لا يتضمن آلية ثني الزاوية السفلية.
|
|||
1.4 ميزات المعدات
1.روبار وضع الإطار
هناك خمس مجموعات من حوامل دفع القضبان، باستخدام طريقة الدفع الدوارة، مع حمولة قصوى تبلغ 2 طن.
تم تجهيز كل منصة دفع بجهاز فرملة هوائي مستقل.
يحتوي كل حامل دفع على آلية تسوية مسبقة مستقلة لإزالة مقياس الأكسيد على سطح القضبان الفولاذية.

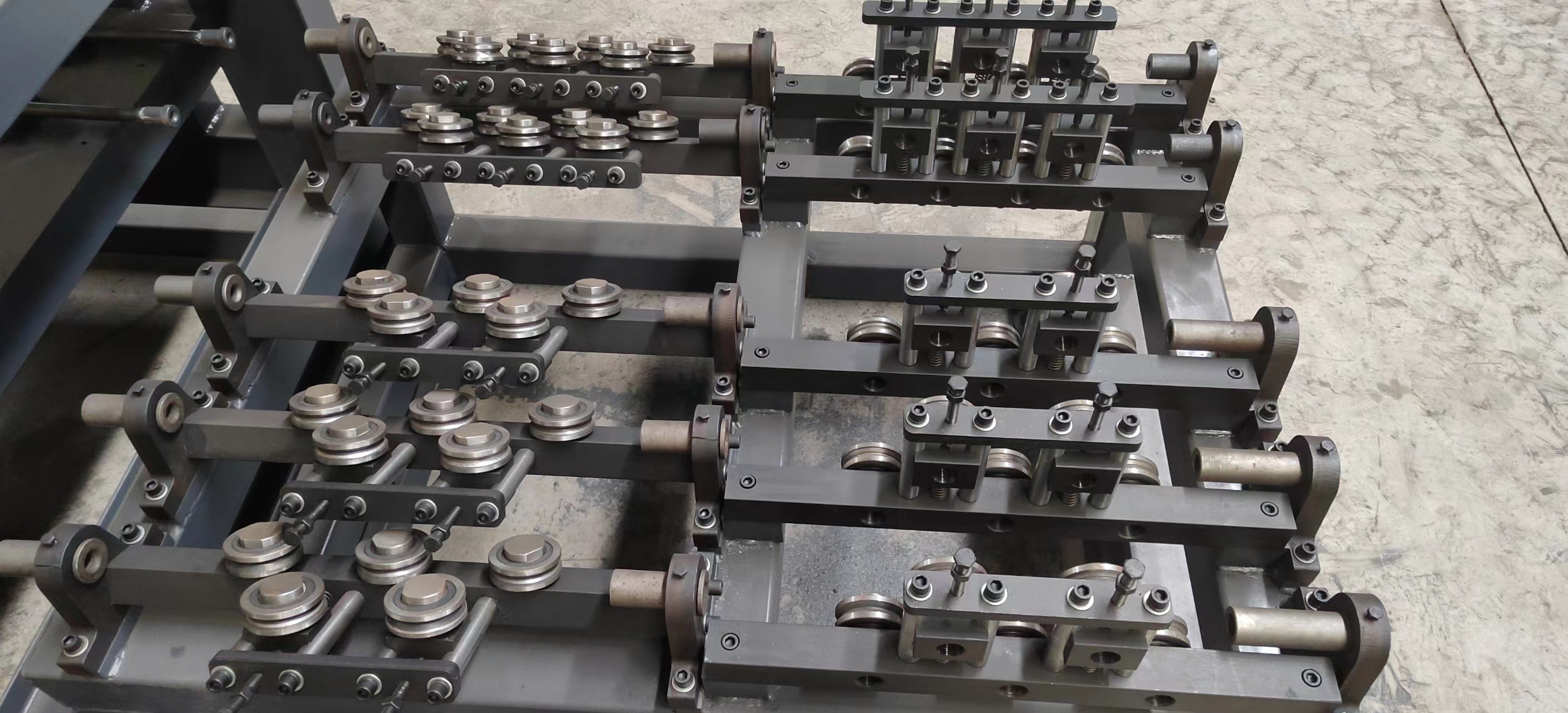

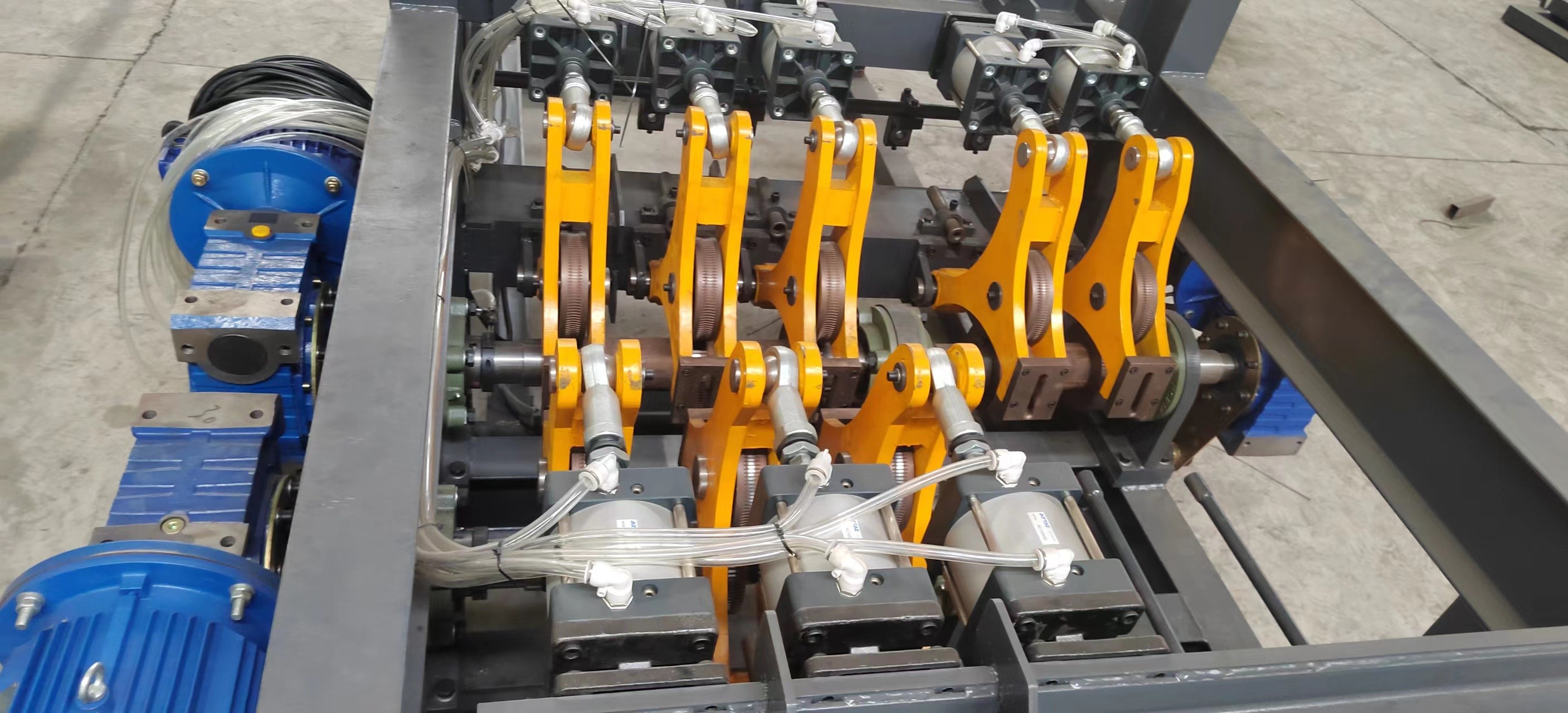

2. آلية الاستقامة والتغذية
إنها تستخدم استقامة متعددة العجلات مع تأثير استقامة جيد، دون الإضرار بأضلاع القضبان الفولاذية.يتم استخدام ثلاثة محركات تباطؤ للتغذية.
يمكن التحكم في كل آلية تغذية بشكل مستقل.
3. آلية تخزين القضبان الفولاذية
إنها تعتمد نوعًا جديدًا من رفوف التخزين المفتوحة للتخزين المؤقت والتخزين، وهو مناسب للإنتاج المستمر ويمنع بشكل فعال القضبان الفولاذية من التشابك.

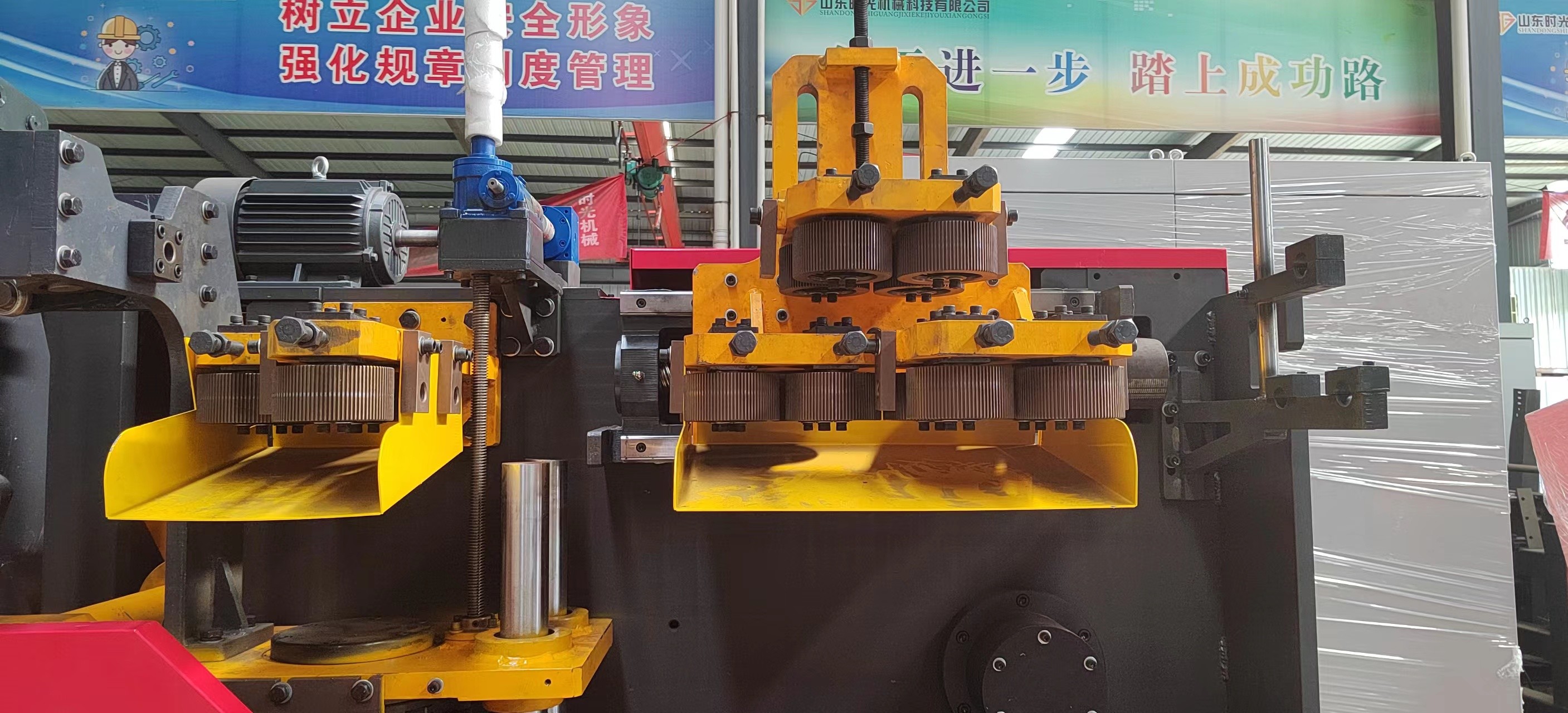

4. آلية الاستقامة الطرفية
يتم إجراء الاستقامة الطرفية الثانوية على الشريط الرئيسي وقضبان الويب قبل اللحام والتشكيل.يتم استخدام استقامة خمس لفات لضمان استقامة الجمالون النهائي.
تلعب هذه الآلية دورًا رئيسيًا في ضبط استقامة منتجات الجمالون.

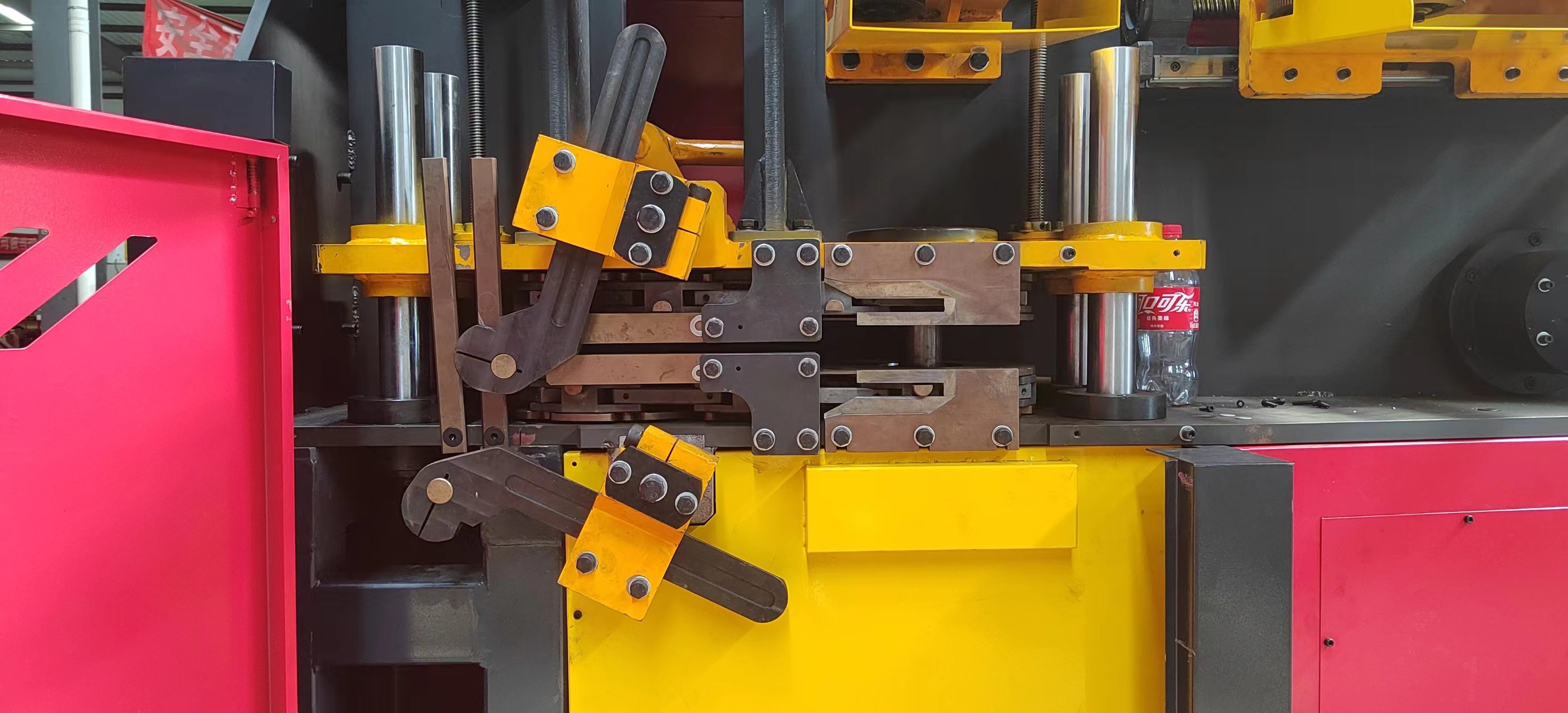

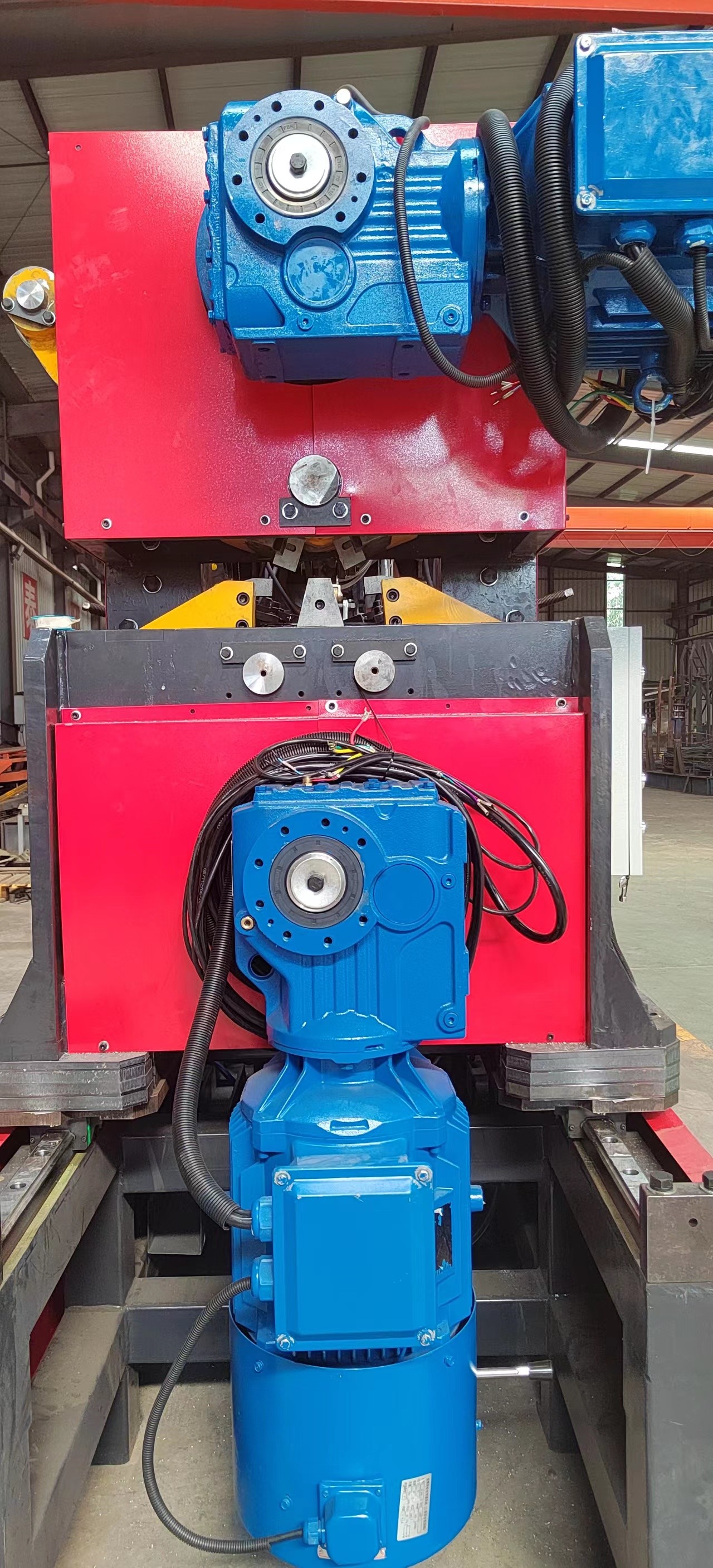

5. آلية ضغط وتغذية شريط الويب
يتم استخدام ثني الذراع المتأرجحة لثني القضبان الفولاذية، مدعومة بمحرك مؤازر، مع تزامن جيد وثبات عالي.إن ثني القضبان الفولاذية يكون مستمرًا (آلية الثني تعمل بحركة تأرجح دائرية لأعلى ولأسفل، بدون تأخير)، مع سرعة تشكيل سريعة.تحتوي قوالب تشكيل القضبان الفولاذية على أسطح أسطوانية لمنع خدش سطح القضبان الفولاذية.يتم تشغيل آلية التغذية بواسطة محرك مؤازر، مع تزامن ودقة أفضل.مع تنسيق آلية الثني، فإن الدمج المثالي بين المحركين المؤازرين يمكن أن يحقق وظيفة تغيير درجة الجمالون دون توقف، مما يحسن بشكل كبير من كفاءة الإنتاج.

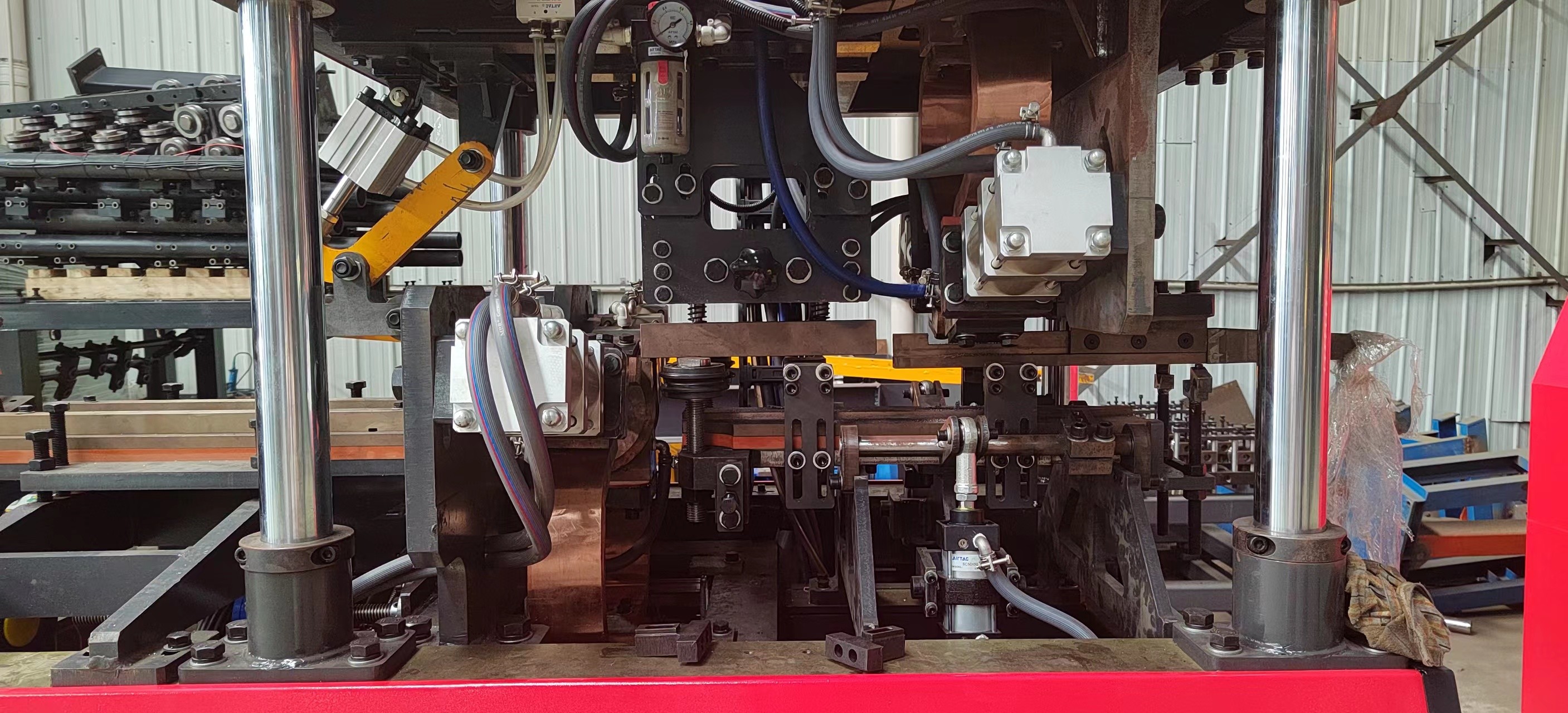

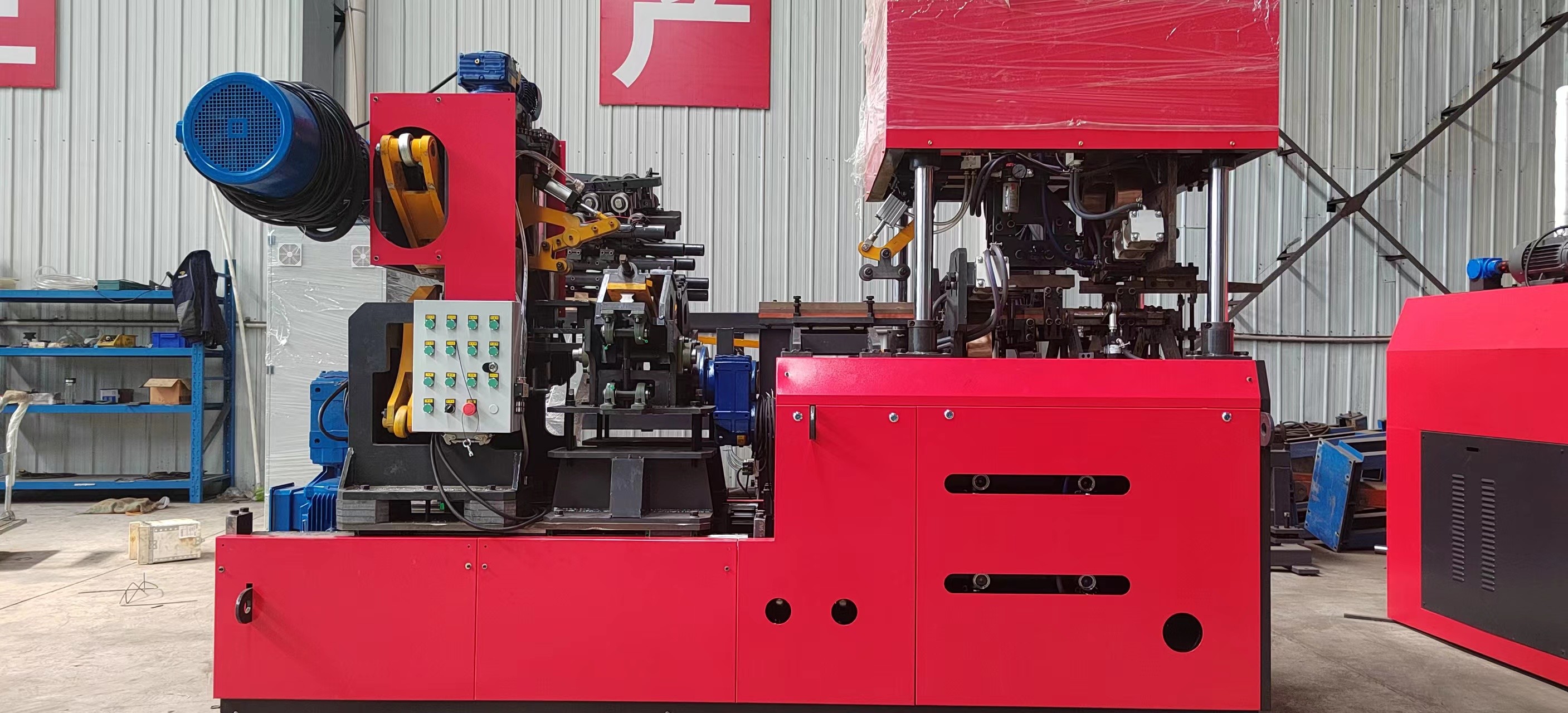

6. جزء اللحام
جهازي لحام نقطي، واحد في الأعلى والآخر في الأسفل، مع محولين إجمالاً.أربع بكرات ضغط سفلية مع تزامن جيد.
تتميز أسطوانات اللحام بضربة صغيرة وقوة كبيرة وسرعة لحام سريعة وجودة عالية.
تستخدم أسطوانات اللحام علامات تجارية عالية الجودة ومثبتة بالهواء.
أقطاب اللحام مصنوعة من سبائك النحاس الكروم والزركونيوم.
مجهزة بآلية تحديد المواقع لضمان شكل وحجم اللحام.
تعمل طريقة لحام البقعة المقاومة بنقطتين على تقليل قوة التثبيت بنسبة 60% مقارنة بنظيراتها، ويمكن ضبط معلمات اللحام لكل نقطة لحام بشكل مستقل.
يمكن إعادة استخدام رأس القطب الكهربائي رباعي الاتجاهات أربع مرات، مما يقلل التكلفة بمقدار 3 مرات.

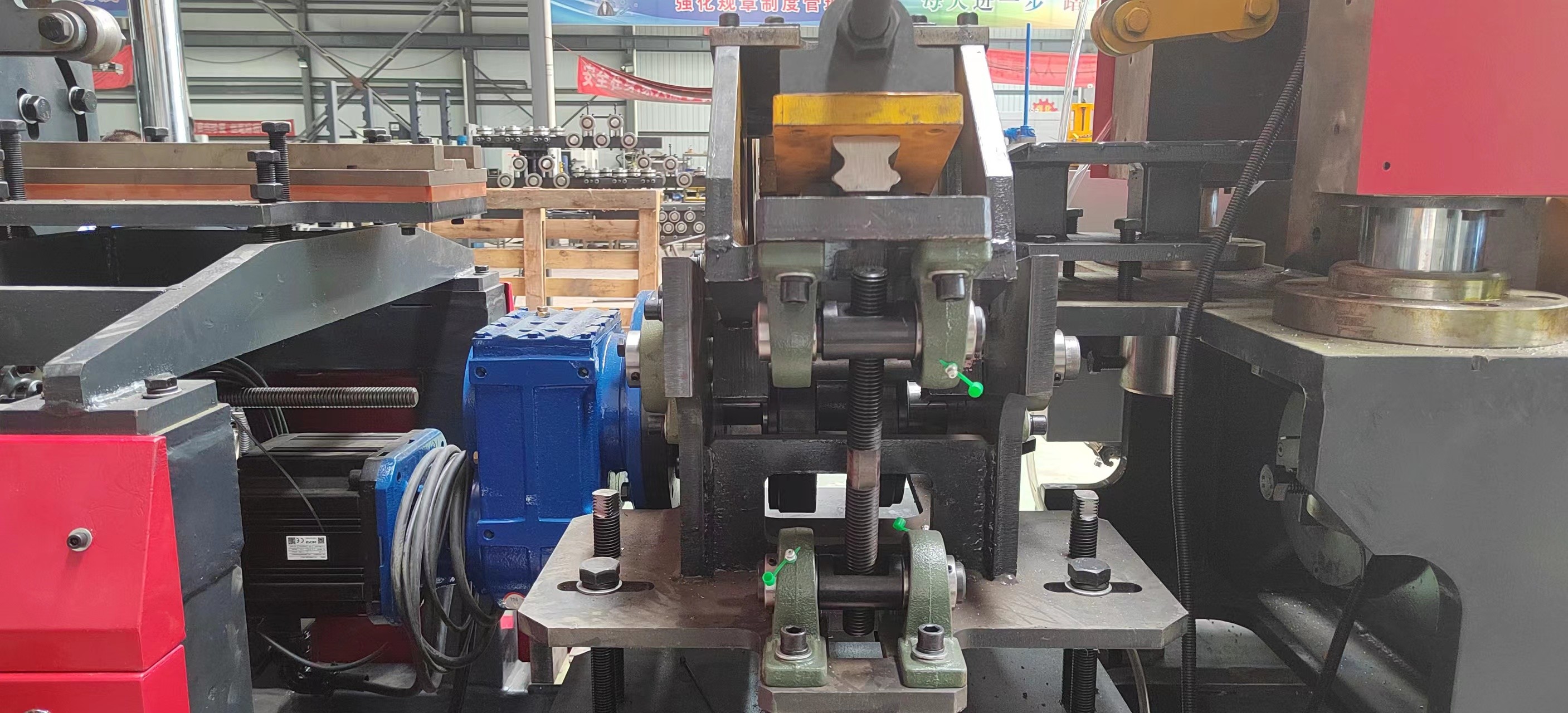

7. آلية القطع
يتم اعتماد وضع القطع "من نوع المقص" لحل مشكلة اللحام المفتوح الناتج عن عملية القطع بشكل فعال وتجنب تشوه وتشويه الجمالون أثناء القطع.
سرعة قطع سريعة، لا حاجة لإيقاف اللحام.
من أجل القطع عالي القوة في وصلات لحام التعزيز الرئيسية والجانبية، يتم استخدام أحدث قوالب الفولاذ عالي القوة والصلب من الصين.
8. آلية التجميع والتكديس الأوتوماتيكية
تسمح آلية التجميع التلقائي بالإنتاج المستمر دون الحاجة إلى التوقف، مما يؤدي إلى تحسين الكفاءة.
يمكنها جمع دعامات بأحجام مختلفة، طويلة وقصيرة.
تتم عملية التجميع والتكديس والشحن التلقائي للجمالونات بشكل آلي بالكامل.
يعمل جهاز التجميع والتكديس الآلي على تقليل عدد المشغلين بمقدار 2.
9. نظام التحكم الكهربائي
إنها تعتمد نظام التحكم من Hechuan مع الإستقرار العالي.
10. نظام التشغيل
تستخدم أزرار التشغيل والمكونات الأخرى منتجات عالية الجودة.
المعدات سهلة التشغيل والضبط.
تعتبر العمليات مثل السرعة ومعلمات اللحام وما إلى ذلك مريحة.
1.5 تكوين المعدات والعلامات التجارية للمكونات
| اسم | ماركة |
توضيح ملاحظات |
| شاشة التشغيل | كونلون تونجتاي | إنها شاشة لمس ذكية تعمل بتقنية IoT مع وحدة المعالجة المركزية ARM باعتبارها النواة والتردد الرئيسي 800 ميجا هرتز.يعتمد تصميم المنتج على شاشة TFT LCD مقاس 10 بوصات، ودقة 1024 * 600، وشاشة تعمل باللمس مقاومة بأربعة أسلاك، كما أنها مثبتة مسبقًا ببرنامج التكوين McsgPro. |
| بلك | هيتشوان | أداء عالي، هيكل مدمج، وظائف قوية، وثبات عالي. |
| أجهزة السيارات | هيتشوان | أداء عالي وموثوقية عالية وجودة عالية. |
| التحكم في الجهد المنخفض | CHNT | العلامة التجارية الصينية المعروفة، الجودة المستقرة، الموثوقية العالية. |
| تحويل التيار الكهربائي | تايوان مينجوي | علامة تجارية مشهورة في تايوان تتمتع بخبرة تزيد عن 30 عامًا في البحث والتصنيع. |
| محول اللحام | تشنغتاي | باستخدام تكنولوجيا اللحام اليابانية. |
| مكونات الهواء | ياديكي |
علامة تجارية مشهورة في تايوان، ذات نوعية جيدة، وموثوقية عالية، وقدرة تحميل عالية.
|
| صمام الملف اللولبي | ياديكي | |
| اسطوانة اللحام | Shuangbeili اسطوانة مخصصة | سرعة سريعة وقوة كافية واستقرار عالي. |
| مراقب اللحام | شنغهاي قولونج | أداء المنتج مستقر وجودة موثوقة. |
| المخفض | تشجيانغ تيانهونغ | أداء مستقر وموثوق. |
| السكك الحديدية الدليل الخطي | تايوان شانجين | قدرة تحميل عالية، دقة عالية، سرعة عالية، ودقة عالية. |
| تحمل | نسك | الجودة المستوردة والجودة المستقرة والموثوقية العالية. |
| الأسلاك الكهربائية والكابلات | قوانغدونغ ينغكي | مادة ممتازة، عزل قوي، انحراف منخفض. |
·
10
ماكينة تبريد المياهالطول * العرض * الارتفاع = 1310 * 630 * 1230 ملم.
المواصفات الفنية لوحدة التبريد من النوع الصندوقي المبرد بالهواء هي كما يلي:
|
نموذج
أغراض |
آر إكس-05أ |
إعدادات
|
|
| مزود الطاقة | 380 فولت/3PH/50 هرتز | ||
| قدرة التبريد | سعر حراري / ساعة | 12900 | |
| كيلوواط | 15 | ||
| إجمالي طاقة الإدخال | كيلوواط | 4.48 | |
| المبرد | اسم | R22 | سائل تبريد مستورد عالي الجودة. |
| طريقة التحكم | أنبوب شعري | ||
3.هواء ضاغط
BK22-8ZG المعلمات التقنية للآلة اللولبية المبردة بالهواء
| مجموعة المسمار | 5:6 الدوار حلزوني |
| وضع الضغط | مستمر، مرحلة واحدة |
| ضغط مخرج الهواء المضغوط | P₂ = 0.8MPa |
| وضع التبريد | تبريد الهواء |
| درجة حرارة مخرج الهواء المضغوط | حوالي 10 درجة مئوية ~ 15 درجة مئوية أعلى من درجة الحرارة المحيطة |
| كمية زيت التشحيم | حوالي 8.6 لتر |
| سرعة المحرك | ن = 2930 ص / دقيقة |
| القوة المصنفة | 22 كيلو واط |
| الإزاحة | V=3.45 م³/دقيقة |
| وزن العمل | حوالي 390 كجم |
| درجة حرارة الهواء القصوى | 45 درجة مئوية |
| الحد الأدنى لدرجة حرارة الهواء | 0 درجة مئوية |
| استهلاك النفط | تفريغ محتوى الزيت أقل من 3PPM |
| ضوضاء | 74 ديسيبل (أ) |
| الأبعاد الخارجية الطول × العرض × الارتفاع (مم) | 1200×800×1120 |
