شاندونغ تايم ماكينري تكنولوجيا، المحدودة.
حول "خط إنتاج لحام ألواح الأرضية المقاومة للقوى (SGHJ-IV) " بيانات المعدات والاقتباس
الممثل القانوني: كوي هاو
الهاتف: 13395378282
العنوان: منطقة التنمية الاقتصادية، مدينة جينينغ، مقاطعة شاندونغ
الموقع: www.sdsgzn.com
I. العرض التجاري 2
إدخال مشروع ألواح أرضية للأسطوانات الفولاذية المعززة 3
1لمحة عامة عن المشروع3
2- إدخال عملية الإنتاج4
3المنتجات المقاومة للأسطوانات الصلبة للأسطوانات الأرضية (مع زوايا منحنية مطوية)5
III. أداء المعدات والمعايير التقنية 6
1المعلمات التقنية لخط إنتاج الألواح6
1.1 لمحة عامة عن المعدات6
1.2 مكونات المعدات لخط إنتاج الألواح6
1.3 المعلمات التقنية للمعدات:7
1.4 خصائص المعدات8
1.5 تكوين المعدات وعلامات تجارية المكونات10
2. آلة لحام تلقائية معززة10
2.1 لمحة عامة عن المعدات10
2.2 مكونات المعدات لخط إنتاج الألواح11
2.3 المعلمات التقنية للمعدات:12
2.4 خصائص المعدات12
3آلة تبريد الماء13
3.1 المواصفات التقنية لوحدة تبريد الصندوق المبردة بالهواء:13
4ضاغط الهواء14
4.1 المعلمات التقنية للآلة المسمارية المبردة بالهواء14
5. مطبخ القشرة16
المصنع المهني لخطوط إنتاج لحام الحاجز الحاسوبي الذكي
| SGHJ-IV خط إنتاج لحام الألواح الحاسوبية الذكي | ||||||
| وحدة الاقتباس: شاندونغ شيغوانغ الماكينات التكنولوجيا المحدودة. | ||||||
|
سلسلة لا، لا، لا |
اسم المعدات | نموذج المعدات |
الوحدات |
كمية |
سعر التكلفة (RMB) |
المبلغ (RMB) |
|
1 |
خط إنتاج لحام الصلب المعزز | SGHJ-IV (تراكم تلقائي) |
الوحدة |
1 |
||
|
2 |
آلة لحام القالب | SGMB-600/576 |
الوحدة |
1 |
||
|
3 |
ضاغط الهواء المسمار | كايزن BK37kW |
الوحدة |
1 |
||
|
4 |
مطبخ الصفائح | 600/576 على شكل V | الوحدة |
1 |
||
|
5 |
آلة تبريد المياه | RX-10 | الوحدة |
1 |
||
|
6 |
آلة لحام الأطراف | 25kva | الوحدة |
1 |
||
| إجمالي |
إجمالي المعدات: ¥ بالحروف: |
|||||
| ملاحظة: هذا السعر يشمل الضرائب (ضريبة القيمة المضافة 13٪) ، رسوم الشحن، التحليل والتركيب، ورسوم التدريب. | ||||||
| تركز شركتنا على البحث والتطوير ، وتصنيع خطوط إنتاج لحام الصلب المقاوم. لدينا فريق بحث وتطوير فني محترف وفعال.الشركة تولي أهمية للابتكار التكنولوجي، وتلتزم بمسار الابتكار المستقل، وتقوم باستمرار بتعديل هيكل المنتج لتلبية طلب السوق،وقد أقامت علاقات تعاونية طويلة الأجل مع العديد من الشركات المعروفة. | ||||||
اسم الشركة: شاندونغالوقتشركة تقنية الآلات المحدودة
رقم التعريف الضريبي: 91370811MA3EP7HT68
حساب الشركة: 815010601421010400
البنك: بنك جينينغ فرع شيتشنغ
العنوان: شرق شارع جيافينغ، شمال شارع رويشيانغ، منطقة التنمية الاقتصادية في جينينغ، مقاطعة شاندونغ (في مبنى شركة شاندونغ تايفينغ الهندسية المحدودة)
إدخال مشروع ألواح أرضية للأسطوانات الفولاذية المعززة
1لمحة عامة عن المشروع
لوح الأرضية المعززة هو قالب مزيج يعالج قضبان الصلب في الأرضية كإطارات قاعدة في المصنع ويربطها معًا مع الأوراق المموجة المصنعة.يتم صب الخرسانة فوقها لتشكيل أرضية خرسانة مقيدةيحتوي لوح الأرضيات المقاومة على العديد من المزايا مثل انخفاض التكلفة الإجمالية وحفظ الطاقة وحماية البيئة وسرعة البناء السريعة وخفض تكاليف البناء.في السنوات الأخيرة، وقد تم الترويج لها وتعميمها بسرعة في بلدنا.
وبسبب استخدام معدات المعالجة الآلية وعمليات التصنيع في إنتاج قوالب الشريط المقوى ، فقد حققت إنتاج مصنع قياسي واسع النطاق.لديها مزايا مثل مستقر جودة اللحام، توزيع موحد لقطاعات الصلب، وأبعاد منتج دقيقة.يقلل التثبيت الميكانيكي والصناعي إلى حد كبير من كمية قضبان الصلب المربوطة في موقع البناء ويحسن ظروف عمل عمال البناء، وضمان جودة البناء بشكل فعال. لا تحتاج ألواح الأرضية المقاومة للتعزيز إلى النظر في قضايا منع الحريق ومكافحة التآكل ،خفض تكلفة تدابير مكافحة التآكل والوقاية من الحرائقولذلك، فإن اعتماد ألواح الأرضية المقاومة للقوالب لديه ميزة كبيرة في التكلفة الشاملة مقارنة مع ألواح الفولاذ الملفوفة الأخرى.
2.أسطوانات العجلات للصفائح الأرضية (مع ثني الزاوية السفلية)
الثالث.أداء المعدات والمعايير التقنية
1.المعلمات التقنية لخط إنتاج الدرع
1.1 لمحة عامة عن المعدات

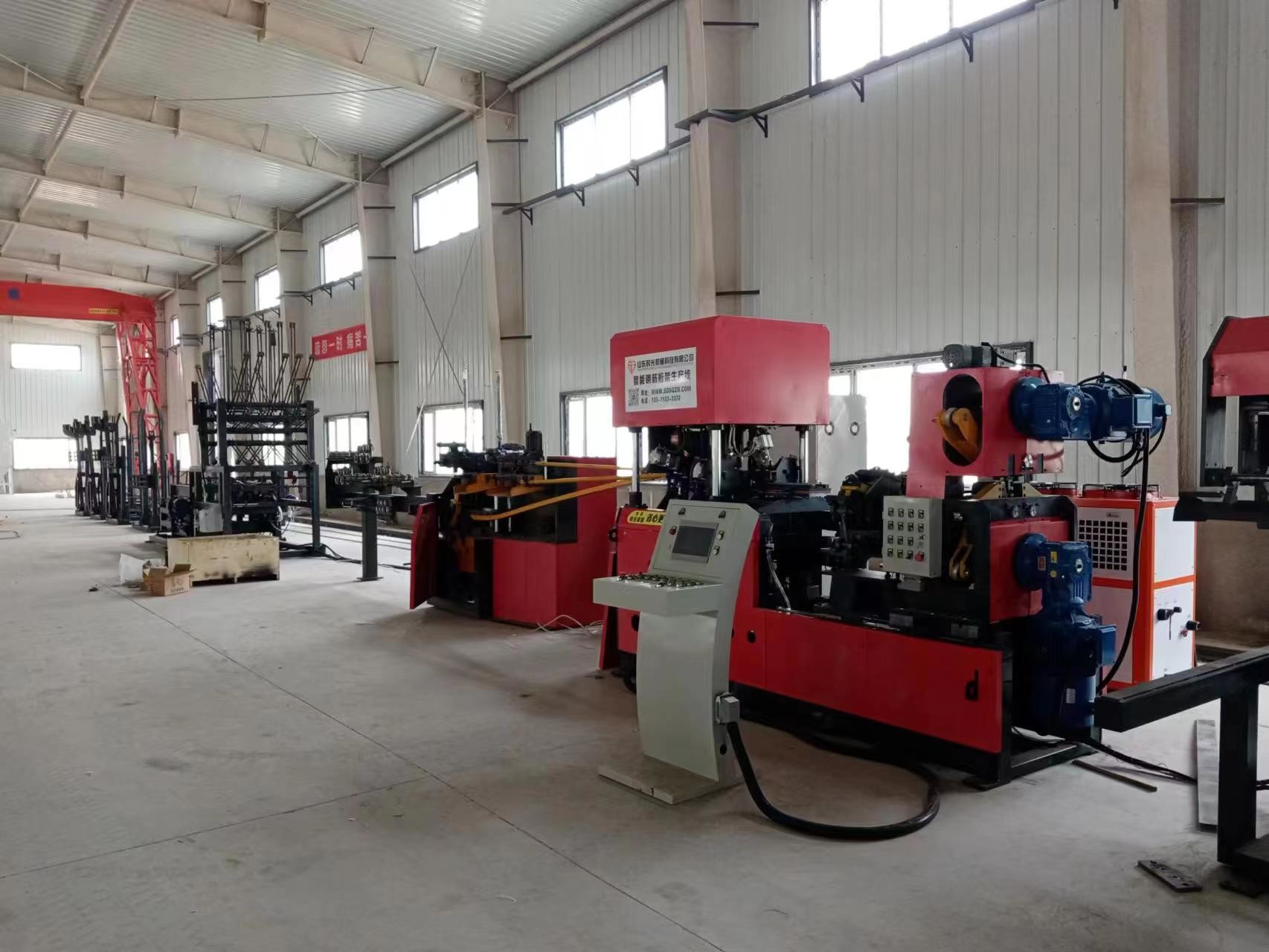

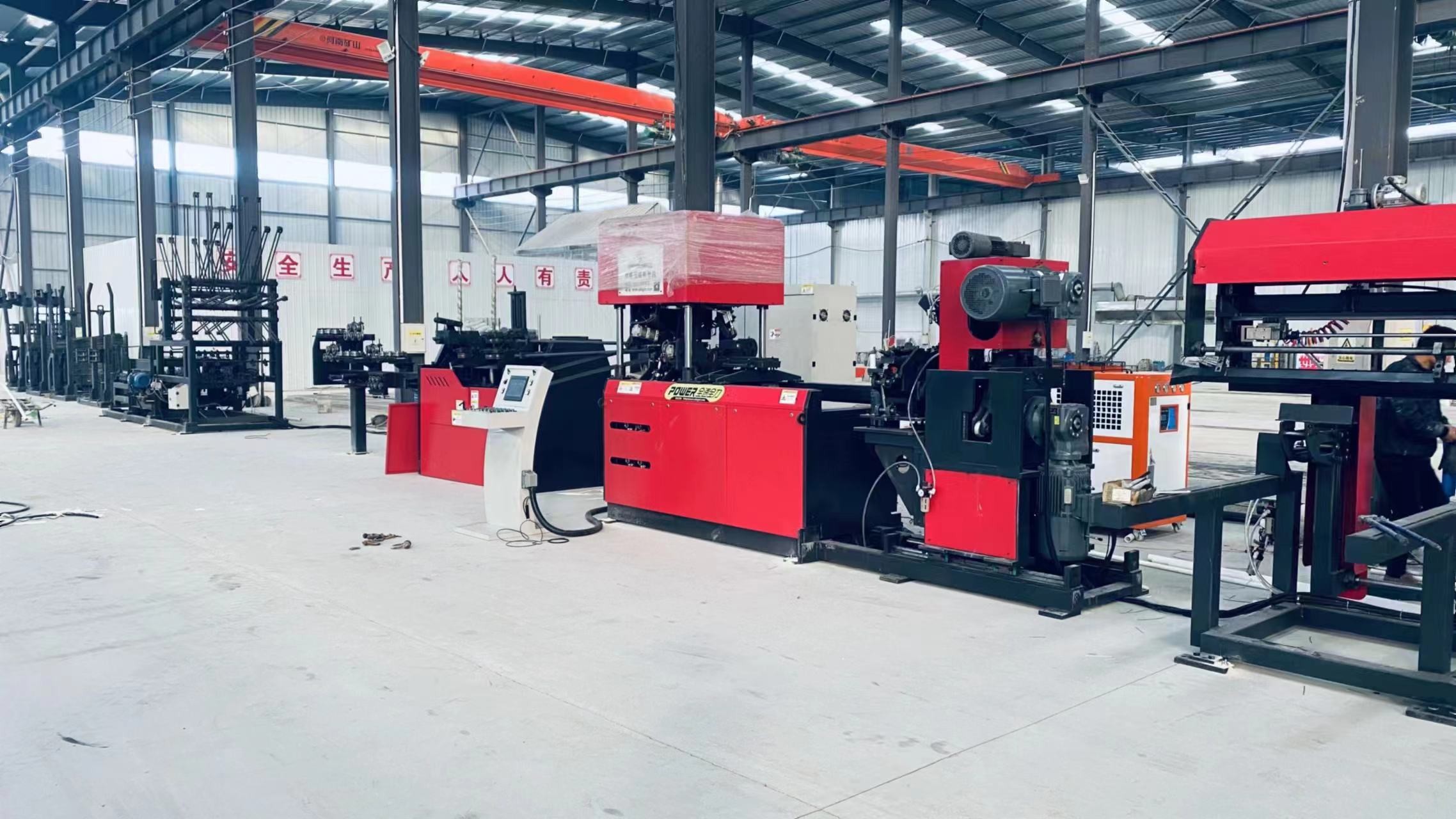

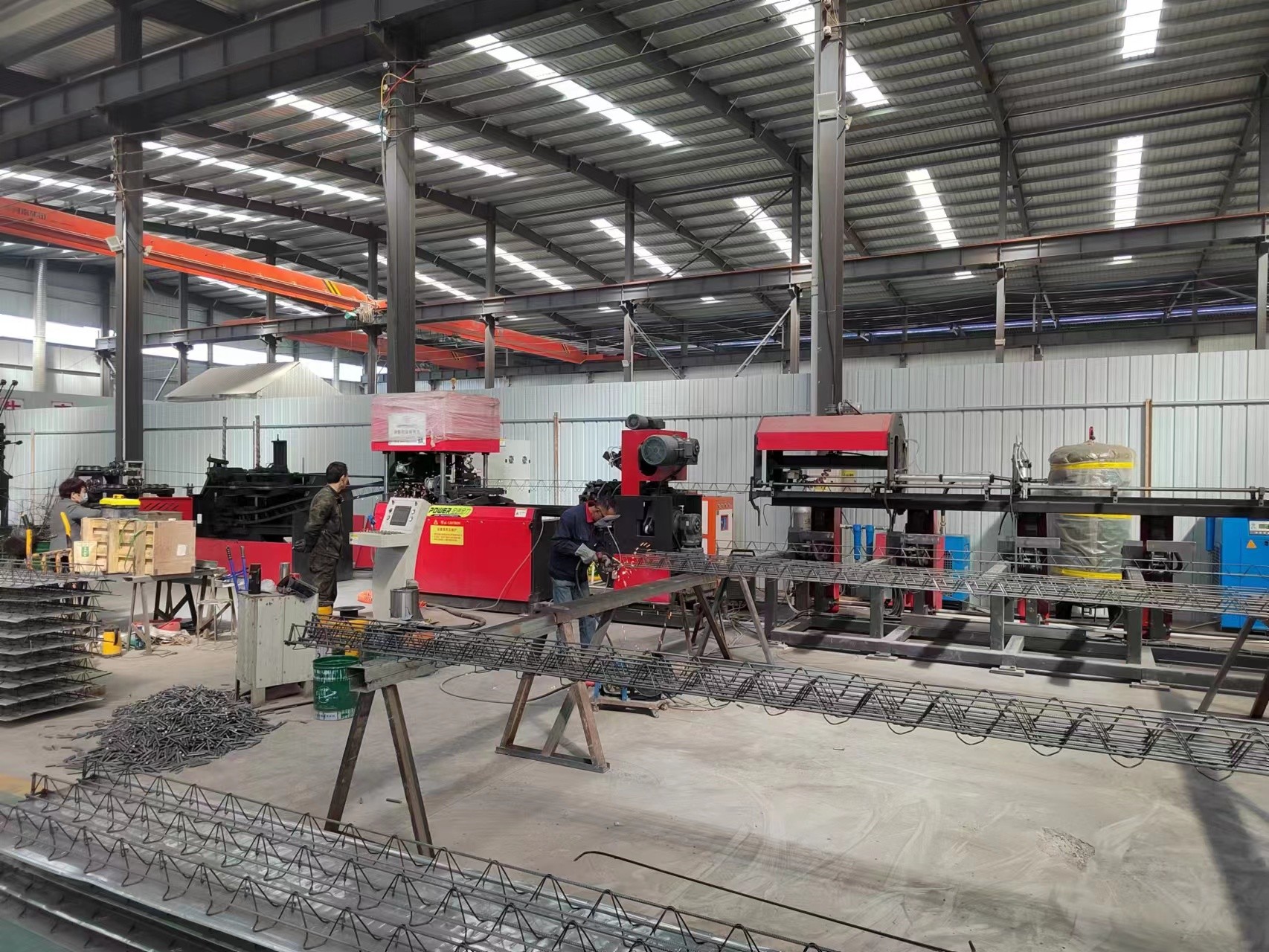

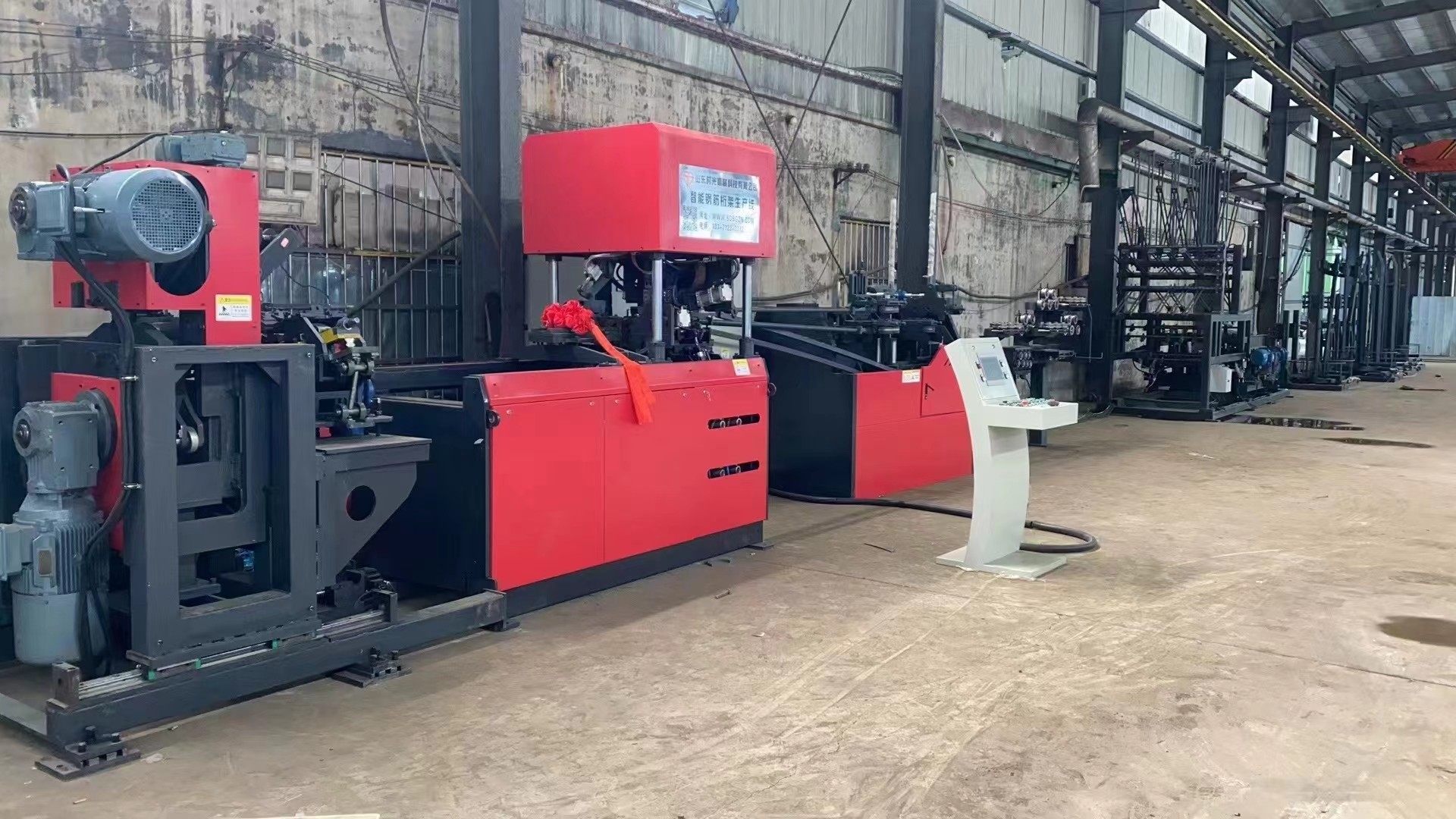

خط إنتاج الدرع المعزز هو خط إنتاج آلي بالكامل يدمج وضع سلك الملفوف المعزز ، والتصويب ، وانحناء الفولاذ الجانبي ، وتشكيل اللحام ، والقطع التلقائي ،وجمع المنتجات النهائية. يمكن أن تنتج صلبات الصلبة لألواح الأرضية وكذلك صلبات الصلبة المعدة مسبقاً للمبانيتستخدم على نطاق واسع في بناء المباني (ألواح الأرضية المجهزة مسبقاً) وبناء السكك الحديدية عالية السرعة (ألواح الكتل المزدوجة)، من بين مجالات أخرى.
1.2 مكونات المعدات لخط إنتاج الدرع:
| لا، لا، لا | مكونات المعدات | كمية | الخصائص التقنية |
| 1 | رصيف وضع الأسلاك المقاومة بالملف | مجموعة واحدة | رف وضع الأسلاك العمودية |
|
2 |
آلية تصويب وإطعام | مجموعة واحدة | يتبنى تعديل العجلات المتعددة مع تأثير تصويب ممتاز دون إضرار أضلاع القضبان؛ تغذية سلكية مزدوجة القيادة مع ثلاث محركات تباطؤ. |
| 3 | آلية تخزين المواد | مجموعة واحدة | مجهزة بنوع جديد من رف التخزين المفتوح الذي يستخدم التخزين المسدس، مما يسمح بالإنتاج المستمر ومنع تراكم القطع المسلحة بفعالية. |
|
4 |
آلية تصحيح المحطة | مجموعة واحدة | يتم تنفيذ المرحلة الثانية من تصفية الطرف النهائي على الأجزاء الرئيسية للتعزيز والشرائح الشعرية قبل اللحام والتشكيل باستخدام طريقة تصفية خمسة أدوات ،ضمان مستقيمية منتجات الدرع. |
|
5 |
آلية ثني العضو الشعري | مجموعة واحدة |
1) يتم تشغيل انحناء قضيب المنديل بواسطة محرك سيرفو ، مما يضمن مزامنة جيدة واستقرار عال. 2) يتم تشغيل آلية تغذية الأسلاك بواسطة محرك خدمة آخر ، مما يوفر مزامنة أفضل ودقة أعلى.التعاون المثالي من اثنين من محركات الخدمة يتيح تغيير مساحة الشريط دون إيقاف الآلة، مما يعزز بكثير كفاءة الإنتاج.
|
|
6 |
الوحدة الرئيسية لحام | مجموعة واحدة | يتم استخدام اثنين من لحام المواقع، وتوظيف ما مجموعه 2 محولات، مما يقلل من استهلاك الطاقة الإجمالي للمحولات لحام بأكثر من 60 في المئة. |
|
7 |
آلية الانحناء | مجموعة واحدة | باستخدام ثني ميكانيكي الخدمة، سرعة أسرع، ضوضاء أقل، استقرار أعلى. |
|
8 |
آلية القطع | مجموعة واحدة | يستخدم وضع قطع "نوع مقص" لحل مشكلة اللحام المفتوح الناجمة عن عملية القطع بفعالية. يساعد هذا الوضع أيضًا على تجنب تحريف الدرع والتشوه أثناء عملية القطع.يتم التحكم في تعديل وضع القطع بواسطة محرك الخدمة ، مما يسمح بقطع الشريط من أي طول دون إيقاف الجهاز. |
| 9 | آلية الجمع | مجموعة واحدة | التراص التلقائي |
| 10 | نظام التحكم الكهربائي | مجموعة واحدة | |
|
11 |
نظام التشغيل |
مجموعة واحدة |
أزرار التشغيل والمكونات الأخرى ذات جودة عالية تشغيل وتعديل المعدات تشغيل مريح للسرعة، معايير اللحام، الخ نظام الحجز في الدرع
|
| 12 | دليل التعليمات، قطع الغيار والأدوات | مجموعة واحدة |
التكوين القياسي
|
1.3 المعلمات التقنية للمعدات:
| الذراع المتحركة | الوحدات | كمية | ملاحظة |
| قدرة حمولة رف وضع الأسلاك | كيلوغرام |
2000 |
يجب أن لا يتجاوز ارتفاع السلسلة العليا مترين، وارتفاع السلسلة الجانبية يجب أن لا يتجاوز 1.3 متر. |
| عدد رفوف وضع الأسلاك | الوحدات |
5 |
|
| قوة محرك تشكيل الفولاذ الجانبي |
كيلوواط |
7.5 |
محرك الخدمة |
| قوة محول اللحام |
كيلوواط |
11 | محرك الخدمة |
| قدرة حمولة رف وضع الأسلاك |
كيلوواط |
160x2 |
التشغيل المتقطع |
| قوة محرك القطع | كيلوواط | 11+11 | التشغيل المتقطع |
| طريقة ثني الزاوية السفلية | الميكانيكية |
محرك الخدمة
|
|
| جمع ورفع طاقة محرك الرف | كيلوواط |
2.2 |
التشغيل المتقطع |
| نبرة ثني الأوتار الجانبية |
ملم |
200 |
190-210 مسافة قابلة للتعديل تلقائيًا |
| ارتفاع الأوتار |
ملم |
70-270 |
ارتفاع 250 و فوق بدون حبل الزاوية السفلية |
| عرض الأوتار |
ملم |
70-90 |
عرض كبير |
| قطر قضبان الأوتار العليا والسفلية | ملم |
6-12 |
|
| قطر الأوتار الجانبية |
ملم |
4-7 |
|
| طول الحبل |
م |
0.2~14 |
مسافة قابلة للتعديل التلقائي
|
| مستقيمية الحبل |
ملم |
± 5 | |
| خطأ الارتفاع |
ملم |
±2 | |
| خطأ طول الحبل | ملم/م | ± 5 |
الحد الأقصى للخطأ لا يتجاوز ± 15 ملم
|
| ارتفاع أشرطة الأوتار العليا والسفلية المكشوفة |
ملم |
≤5 | |
| سرعة خط الإنتاج |
م |
12-15 |
يتم تحديد سرعة الإنتاج المستقرة الفعلية من خلال مواصفات الوتر. |
| ضغط الهواء | ام بي اي | ≥0.7 | يجب أن يكون الغاز المستخدم نظيفاً ومصفوراً وجافاً. |
| استهلاك الهواء | م3/دقيقة | ثلاثة أرباع5 | |
| طول خط الإنتاج (طول * عرض * ارتفاع) | ملم | يمكن ضبط طول خط الإنتاج بشكل مناسب إلى 45000 * 3000 * 3500. | |
| إجمالي الإنتاج |
T |
≤18 (باستثناء الملحقات وصناديق التحكم الخارجية) | |
| الملاحظة: يتضمن التكوين القياسي آلية ثني الزاوية السفلية. يرجى تحديد ما إذا كان التكوين للمستوطنات الصناعية لا يتضمن آلية ثني الزاوية السفلية. | |||
1.4.1 خصائص المعدات
1إطار وضع المطاط
هناك خمس مجموعات من منصات دفع البار، باستخدام طريقة الدوران الدفع، مع الحد الأقصى للحمل من 2 طن.
يتم تجهيز كل منصة دفع مع جهاز كبح هوائي مستقل.
يحتوي كل موقف دفع على آلية مستقيمة مسبقة مستقلة لإزالة تراكم أكسيد على سطح قضبان الصلب.
2آلية تصويب وتغذية
تستخدم المباشرة متعددة العجلات مع تأثير مستقيم جيد ، دون إلحاق ضرر بأضلاع قضبان القضبان الصلبة. يتم استخدام ثلاثة محركات تباطؤ للتغذية.
كل آلية تغذية يمكن التحكم بها بشكل مستقل.
3آلية تخزين قضبان الصلب
يتبنى نوعًا جديدًا من رف التخزين المفتوح للتخزين والتخزين ، وهو مريح للإنتاج المستمر ويمنع بشكل فعال الشبكات الفولاذية من التشابك.
4آلية تصحيح المحطة
يتم تنفيذ تصويب الطرف الثانوي على القضيب الرئيسي وقضيب الشبكة قبل اللحام والتشكيل. يستخدم تصويب خمسة أدوات لضمان مستقيمية الشريط النهائي.
تلعب هذه الآلية دورًا رئيسيًا في تعديل مستقيمية منتجات الشريط.
5آلية الضغط على شريط الويب وإمداده
يستخدم ثني الذراع المتحركة لثني قضبان الصلب ، مدفوعة بمحرك سيرفو ، مع مزامنة جيدة واستقرار عال.
إن ثني قضيب الصلب مستمر (تعمل آلية الانحناء في حركة دائرية وتأرجح صعودا وهبوطا ، دون تأخير) ، مع سرعة تشكيل سريعة.
أشكال تشكيل قضبان الصلب لديها أسطح أسطوانية لمنع خدش سطح قضبان الصلب.
ويتم تشغيل آلية التغذية بواسطة محرك الخدمة، مع مزامنة أفضل ودقة.المزيج المثالي من محركات الخدمة اثنين يمكن أن ندرك وظيفة تغيير مساحة الدرع دون التوقف، تحسين كبير في كفاءة الإنتاج.
6جزء لحام
اثنين من الحوائط الفورية، واحدة في الأعلى وواحدة في الأسفل، مع اثنين من المحولات في المجموع. أربعة أدناه المطبوعات مع مزامنة جيدة.
أسطوانات اللحام لديها ضربة صغيرة وقوة كبيرة وسرعة لحام سريعة وجودة عالية. تستخدم أسطوانات اللحام علامات تجارية عالية الجودة ومشدودة بالهواء.
أقطاب اللحام مصنوعة من سبيكة النحاس الكروم الزركونيوم.
مجهزة بآلية وضع لضمان شكل وحجم اللحام.
طريقة لحام النقطة المقاومة نقطتين يقلل من قوة التثبيت بنسبة 60٪ مقارنة مع الأقران ، ويمكن تعيين معايير لحام كل نقطة لحام بشكل مستقل.
يمكن إعادة استخدام رأس الأقطاب الكهربائية الرباعية أربع مرات ، مما يقلل من التكلفة بثلاث مرات.
7آلية القطع
يتم اعتماد طريقة القطع "من نوع مقص" لحل مشكلة اللحام المفتوح الناجمة عن عملية القطع وتجنب تشوه وتشويه الدرع أثناء القطع.
سرعة قطع سريعة، لا حاجة لوقف اللحام.
للقطع عالي القوة في مفاصل لحام التعزيز الرئيسية والجانبية ، يتم استخدام أحدث الفولاذ عالي القوة والصلب من الصين.
8آلية التجميع والتراكم الآلي
تسمح آلية التجميع التلقائي بالإنتاج المستمر دون الحاجة إلى التوقف ، مما يحسن الكفاءة.
يمكنه جمع الشعيرات من مختلف الأحجام الطويلة والقصيرة.
التجميع التلقائي، وتكديس، وشحن الشريط كلها الآلية بالكامل.
الجهاز الآلي لجمع وترتيب يقلل من عدد المشغلين بنسبة 2.
9نظام التحكم الكهربائي
إنه يتبنى نظام التحكم من (هيتشان) مع استقرار عال
10. نظام التشغيل
أزرار التشغيل والمكونات الأخرى تستخدم منتجات عالية الجودة.
من السهل تشغيل المعدات وتعديلها.
العمليات مثل السرعة، معايير اللحام، الخ هي مريحة.
1.5تكوين المعدات وعلامات تجارية المكونات
| الاسم | العلامة التجارية |
التفسير ملاحظات |
| شاشة التشغيل | كونلون تونغتاي | هي شاشة لمسة ذكية لإنترنت الأشياء مع وحدة المعالجة المركزية ARM كقاعدة ومتردد 800 ميغا هرتز الرئيسي. يعتمد تصميم المنتج على شاشة LCD TFT 10 بوصات ، وضوح 1024 * 600 ، شاشة لمسة مقاومة بأربعة أسلاك ،وأيضا مثبتة مسبقا مع برنامج تكوين McsgPro. |
| PLC | هيتشوان | أداء عالي، هيكل مضغوط، وظائف قوية، واستقرار عالية. |
| محرك الخدمة | هيتشوان | أداء عالي، موثوقية عالية، وجودة عالية. |
| التحكم في الجهد المنخفض | CHNT | علامة تجارية صينية معروفة، جودة مستقرة، موثوقية عالية. |
| تبديل مصدر الطاقة | تايوان مينغوي | العلامة التجارية المعروفة في تايوان مع أكثر من 30 عاما من الخبرة في البحث والتصنيع. |
| محول لحام | تشينغتاي | باستخدام تقنية اللحام اليابانية |
| مكونات الهواء | ياديك | العلامة التجارية التايوانية المعروفة، جودة جيدة، موثوقية عالية، قدرة عالية على الحمل. |
| صمام الموليد | ياديك | العلامة التجارية التايوانية المعروفة، جودة جيدة، موثوقية عالية، قدرة عالية على الحمل. |
| أسطوانة لحام | أسطوانة "شوانغبيلي" المخصصة | سرعة عالية، طاقة كافية، واستقرار عال. |
| مراقب لحام | شانغهاي غولونغ | أداء منتج مستقر وجودة موثوق بها |
| خفيف | (تشيجيانغ تيان هونغ) | أداء مستقر وموثوق به |
| السكة الحديدية الخطيّة | تايوان شانغين | سعة حمولة عالية ودقة عالية وسرعة عالية ودقة عالية |
| محامل | (ن) | جودة مستوردة، جودة مستقرة، وموثوقية عالية. |
| سلك كهربائي، كابل | (غوانغدونغ يينغ) | مادة ممتازة، عزل قوي، غرابة منخفضة |
2آلة لحام تلقائي للصناعة الصناعية للصناديق
2.1 لمحة عامة عن المعدات
يتكون خط إنتاج لحام ريبار ترس فورمفورك من ناقل رولر نقال ، محاذاة تلقائية ، توجيه تلقائي ، لحام تلقائي ، نظام التحكم ، إلخ.يتم استخدامه أساسا لحام أشرطة الفولاذ مع لوحة مغلفةالصفائح الصلبة والصقور الصلبة الأخرى في صناعة البناء.
2.2 تكوين معدات آلة لحام الصناديق
| لا، لا، لا | مكونات الآلة | كمية | الخصائص التقنية |
| 1 | هيكل تحميل مصحوب بالسيارات | مجموعة واحدة | 3 × 3 متر |
| 2 | أجهزة تفريغ محرك | مجموعة واحدة | 3قطعة*3 متر |
|
3 |
آلة لحام | مجموعة واحدة | اعتمادا على محرك الخدمة خطوة، الرأس الكهربائي هو تبريد الماء مع مغلق محاذاة وجهاز توجيه. |
| 4 | نظام التحكم الكهربائي | مجموعة واحدة | اعتماد نظام التحكم مثل Zhongda U-Control Intelligent Module |
| 5 | نظام تشغيل | مجموعة واحدة | اعتماد نظام SGMB |
| 6 | دليل التطبيقات، قطع الغيار والأدوات العشوائية | مجموعة واحدة | التكوين القياسي |
|
7 |
تشكيلات أخرى | مجموعة واحدة | مجهزة بتوجيه ضغط الهواء وقفل محاذاة، وإطار استقبال وتغذية محرك. |
| الجهد القياسي |
380 فولت 50 هرتز |
| قوة محولات اللحام | 3*100KVA |
| الطاقة الأخرى | 3كيلوواط |
| ارتفاع الخطوة | 190mm-210mm ((يمكن ضبطها) |
| عدد أقطاب الحرارة | 6 وحدات |
| ارتفاع طاولة العمل | 800ملم |
| طول الجدران الأرضية القابلة للمعالجة | 0.4m-12m |
| عرض اللوحة القابلة للصيانة | 576/600ملم |
| سمك الصفيحة القابلة للصيانة |
0.4mm-1،0mm |
| تشكيلات أخرى | وهي مجهزة بضغط هوائي موجه ومواقف محاذاة ، وإطار التقاط وتغذية محرك. |
| وزن الجهاز بأكمله | 3T |
2.4 خصائص المعدات
◆ يمكن ان تنتج 576 و 600 نوع من ألواح الارض
◆ تبني تكنولوجيا لحام أجنبية، وتجنب ظاهرة تسرب لحام وتحطم الصفائح المسالجة، والتي تحدث بسهولة في معدات مماثلة في الصين.
◆ تبني محرك الحركة الخدمية، والسير بدقة وأسرع.
◆ بنية صغيرة ومعقولة، ومظهر جميل.
◆طاقة اللحام الإجمالية هي 300 كيلو فاي.
(روي شيانغ)
رف التوصيل 10 حصان تبرد بالهواء وحدة تبريد المياه
الطول* العرض*الارتفاع=1610*735*1390ملم
المواصفات المحددة التقنية لوحدات تبريد المياه من نوع الصندوق المبرد بالهواء مدرجة في الجدول أدناه:
صمام التحويل
توصيل إلى 1.5 بوصة أنبوب
سعة الخزان 140 لتر
تدفق المضخة 9m3/h
|
البند
|
منتجات سلسلة تبرد بالهواء | |
| RX-10 | ||
| إمدادات الطاقة | 10P-50Hz-380V | |
| تدفق مياه التبريد في متر / ساعة | 6.0 | |
| استهلاك الطاقة الكلي في كيلوواط | 10.5 | |
|
سعة التبريد
|
كيلوواط | 36 |
| kCal/hr | 30960 | |
| النوع | نوع المجلد مغلق بالكامل | |
| طريقة البدء | بدء مباشر | |
| وحدة التكثيف | النوع | علبة من الألومنيوم من النحاس الأرجواني ذات الكفاءة العالية + مروحة منخفضة الضوضاء |
| حجم هواء التبريد m3/h | 12000 | |
| عدد الوحدات | 1 | |
| سائل التبريد | النوع | R22 |
| مضخة المياه المدمجة kW | 1.5 | |
|
مُبخر
|
عدد الوحدات | نوع لفائف خزان المياه عالي الكفاءة |
| النوع | 1 | |
| قطر الأنابيب | DN40 | |
| أجهزة حماية السلامة | حماية الجهد العالي والمنخفض، حماية ضد التجمد (مزدوجة) ، صمام الأمان، حماية من الإفراط، تحت المرحلة، مرحلة العكسية، تحت الجهد، فوق الجهد، حماية تدفق المياه، الخ. | |
| جهاز حماية السلامة | الطول | 1610 |
| العرض | 735 | |
| الطول | 1390 | |
| البعد العام | كيلوغرام | 326 |
4ضاغط الهواء
كايزن BK سلسلة 37kW ضاغط المسمار معايير دعم
سلسلة BK مضغوط المسمار الجديد الإنسانية واجهة الإنسان والجهاز نظام العرض والتحكم.
عملية بسيطة ومريحة
يمكن رؤية حالة التشغيل في لمحة واحدة.
مضغوط المسامير من سلسلة BK يمكنه العمل لك 24 ساعة بدون مراقبة
الصيانة أو الإصلاحات تُطلَب باللغة الصينية عندما تحدث تشوهات.
مع واجهة الإخراج الاحتياطي، فإنه يمكن أن يدرك السلسلة التحكم والتحكم في تشخيص عن بعد من وحدات متعددة.
سلسلة BK ضاغط المسمار الجديد مع نظام فصل النفط المدمج
إن اعتماد تصميم فصل الزيت المدمج يضمن تأثير فصل الزيت والهواء ويقلل من استهلاك الزيت ، ويتم ضمان جودة المنتج بالكامل من بداية التصميم.
سلسلة BK نوع جديد ضاغط الهواء المسمار عالية الكفاءة صمام التحكم في مدخل الهواء.
وضع تحكم ON/OFF
تصميم مضاد للرش الزيت مع صمام الاختراق
المضغوطات المسمارية من سلسلة BK لديها جيل جديد من المحركات منخفضة الاستهلاك عالية الكفاءة.
عزم تشغيل عالي
فئة العزل F، فئة الحماية IP54
محامل SKF ، ضوضاء منخفضة ، عمر خدمة طويل
مع جهاز التزود بالوقود، يمكن أن يتم التزود بالوقود دون إيقاف الجهاز.
| ضغط التفريغ Mpa |
0.8 |
| حجم التفريغ m3/min | 5.5 |
| قوة المحرك كيلوواط | 37 |
| واجهة العادم | G11/2 |
| الضوضاء db (((A) | 67 |
| الوزن في كيلوغرام | 730 |
| البعد الإجمالي مليمتر | 1240*1030*1435 |
5.مطبخ القشرة(النوع"V" )
تدفق العملية: تفكيك → تغذية موجهة → تشكيل اللف → قطع في تشكيل → تشكيل اللف → منفذ المنتجات النهائية
| طاقة المحرك الرئيسي | 4 كيلوواط ((محرك تقليص الدورانية) |
| PLC ومحول التردد | دلتا (نظام التحكم في الكمبيوتر المجهري: التحكم تلقائيًا في عدد وأطول اللوحات) |
| الشاشة الملموسة | WEINVIEW.CO.,LTD (تايوان) |
| آلية القطع الهيدروليكية | الحد الأقصى في التشكيل |
| عرض الغذاء | 625/600 |
| مناسبة للضغط على الصفيحة | 0.4 ¥0.7 ملم (أقراص الفولاذ المصنوعة من الصلب المغلف بقوة الخصب ≤ G300) |
| سرعة التشكيل | 1015m/min |
| عدد الممرات التشكيلية | 12 |
| الوزن الإجمالي | حوالي 3.5 طن |
| رف التفريغ | وحدة واحدة |
