شاندونغ تايم ماكينري تكنولوجيا، المحدودة.
"خط إنتاج لحام الأنبوبات المربعة للشاشة (SGHJ-IV) " معلومات المعدات والاقتباس
الممثل القانوني: كوي هاو
الهاتف: 13395378282
العنوان: منطقة التنمية الاقتصادية، مدينة جينينغ، مقاطعة شاندونغ
الموقع: www.sdsgzn.com
جدول المحتويات
I. الاقتباسات التجارية 2
الثاني.مقدمة لمشروع أرضية الدرع غير المجمعة 3
1لمحة عامة عن المشروع 3
2عملية الإنتاج مقدمة 5
3. الشريط المربع للأنابيب (شريط الزاوية اليمنى) 6
III.أداء المعدات والمعايير التقنية7
1المعلمات التقنية للسلسلة المُعززة لإنتاج الخط 8
1.1 لمحة عامة عن معدات الأنابيب المربعة 8
1.2 تكوين معدات خطوط إنتاج أجهزة التأهيل 8
1.3 المعلمات التقنية للمعدات: 9
1.4 خصائص المعدات 10
1.5 تكوين المعدات وعلامات تجارية المكونات 10
2 آلة تبريد المياه 11
2.1 المواصفات التقنية لوحدة تبريد نوع الصندوق المبردة بالهواء هي كما يلي: 12
2.2 قائمة قطع الغيار لوحدة تبريد الصندوق المبردة بالهواء DeepChorie: 13
3ضاغط الهواء 14
1المعلمات التقنية لآلات المسمار المبردة بالهواء 14
I. العرض التجاري
خط إنتاج لحام الدرع الحاسوبي الذكي المصنع المهني
| SGHJ-IV خط إنتاج لحام الألواح الحاسوبية الذكي | |||||||||
| وحدة الاقتباس: شاندونغ شيغوانغ الماكينات التكنولوجيا المحدودة. | |||||||||
|
سلسلة لا، لا، لا |
اسم المعدات | نموذج المعدات | الوحدات |
كمية |
سعر التكلفة (RMB) |
المبلغ (RMB) |
|||
| 1 | خط إنتاج لحام الأنبوب المربع | SGHJ-IV | الوحدة | 1 | |||||
| 2 | ضاغط الهواء المسمار | سلسلة KAIZEN BK 37kw | الوحدة | 1 | |||||
| 3 | آلة تبريد المياه | RX-10A | الوحدة | 1 | |||||
| 4 | آلة لحام الوقود | 25kva | الوحدة | 1 | |||||
| إجمالي | اليوانات الصينية: الحروف الكبيرة اليوانات الصينية: | ||||||||
| ملاحظة: هذا السعر يشمل الضرائب، والشحن، رسوم التعديل والتركيب، رسوم التدريب. | |||||||||
| تركز شركتنا على البحث والتطوير وتصنيع خط إنتاج لحام الصلب ، مع فريق أبحاث وتطوير تكنولوجيا متخصص وفعال ،الشركة تولي الأهمية للابتكار التكنولوجي، يصر على اتخاذ طريق الابتكار المستقل، ويضبط باستمرار هيكل المنتج لتلبية طلب السوق،ويقيم شراكة تعاونية طويلة الأجل مع عدد من الشركات المعروفة. | |||||||||
2طريقة الدفع، مدة الدفع، وملكية حقوق الملكية:
1دفع 30% من إجمالي سعر العقد كودائع خلال ثلاثة أيام من توقيع العقد
2دفع شحن: 60% من إجمالي سعر العقد قبل شحن البضائع المتعلقة بالعقد
3دفع تكاليف التثبيت: 5% من إجمالي سعر العقد يجب أن يدفع في غضون سبعة أيام بعد تركيب المعدات.
4الودائع الضمانية: 5% المتبقية كضمان ؛ فترة الضمان لمدة سنة واحدة ، يتم دفع فترة الضمان في غضون ثلاثة أيام بدون فوائد ؛
5يحتفظ الطرف أ بملكية البضائع قبل أن يتم تسوية الدفع بموجب هذا العقد بالكامل.الطرف أ لديه الحق في تعليق الخدمة.
▶ معلومات عن التحويلات
اسم الشركة: Shandong Time Machinery Technology Co. Ltd
رقم التعريف الضريبي: 91370811MA3EP7HT68
رقم الحساب: 815010601421010400
البنك: فرع بنك جينينغ شيتشنغ
العنوان: منطقة التنمية الاقتصادية في جينينغ، مقاطعة شاندونغ، شرق طريق جيافينغ، شمال طريق رويشيانغ (ساحة شركة شاندونغ تايفينغ الهندسية المحدودة) الهاتف: 13954713947
II. مقدمة لمشروع أرضية الدرع غير المجمعة
1لمحة عامة عن المشروع

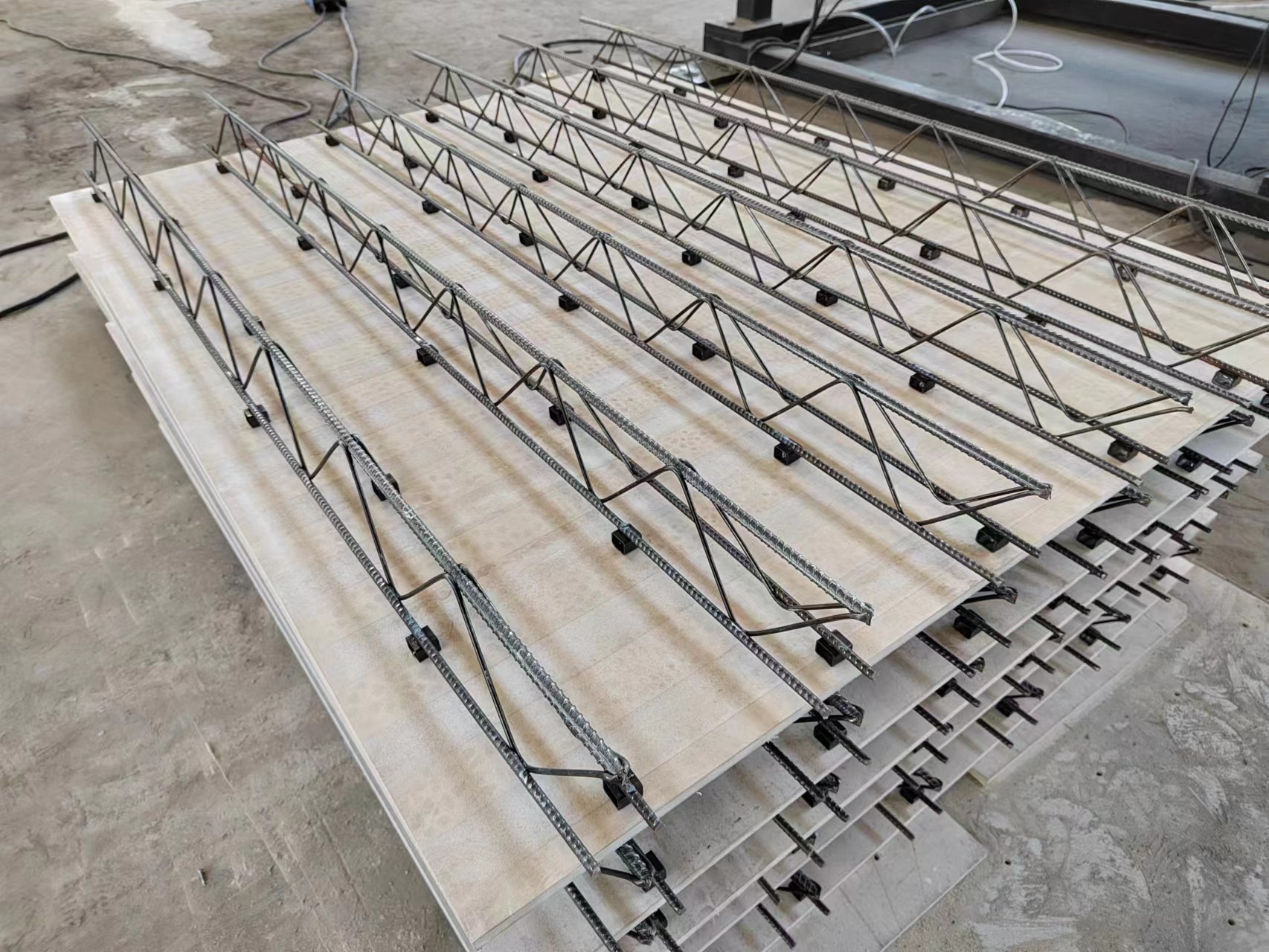

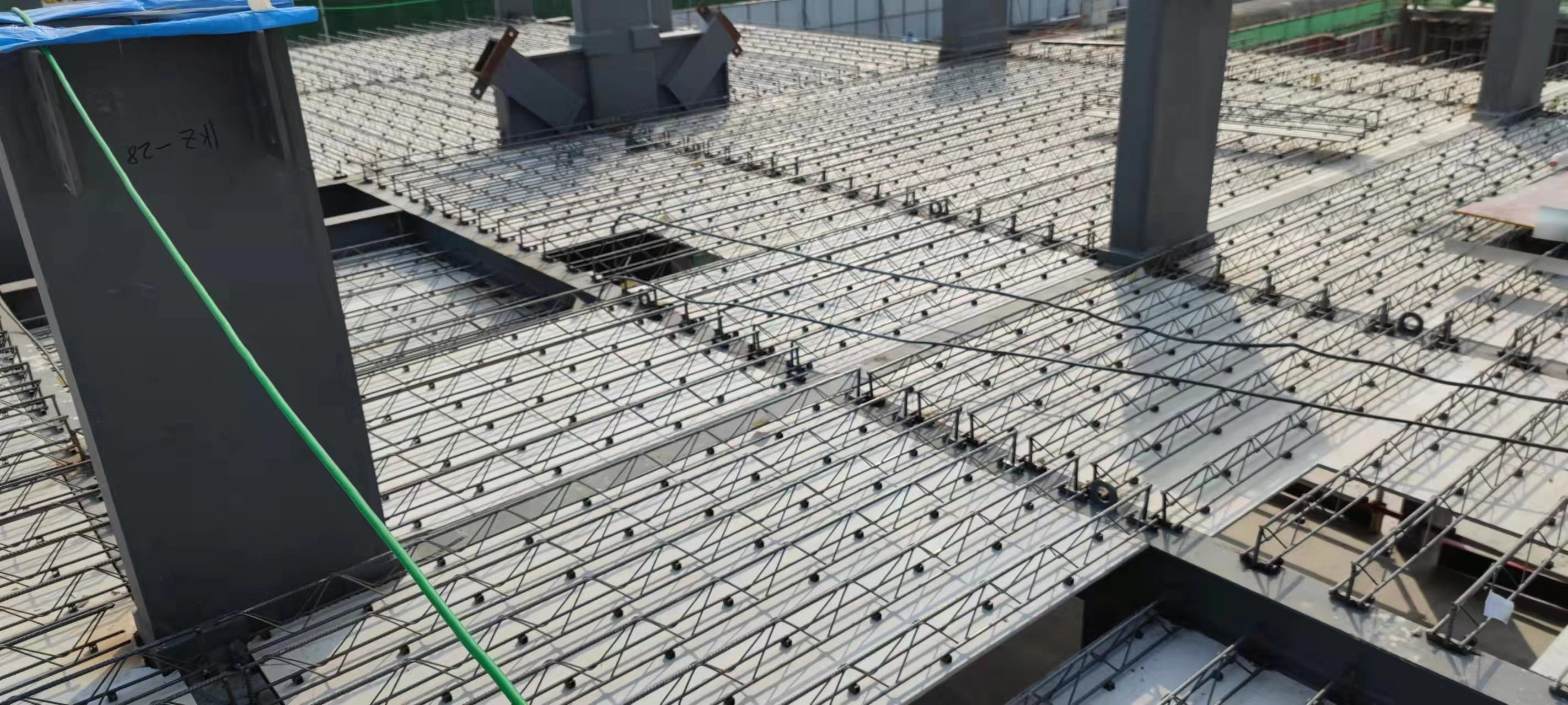

أرضية القوالب المُعززة تستخدم نوعًا جديدًا من اللوحات الخضراء. اللوحة السفلية مصنوعة من الأسمنت والرمل الكوارتزية كمواد رئيسية،مع الخيزران الطبيعي المستورد كالألياف التعزيزية الرئيسيةوهي مصنوعة من صبغات خاصة تم ضغطها تحت ضغط عالي وأكسجين البخار في درجة حرارة عالية.والتي يمكن أن تحسن قوة الارتباط بين اللوحة والخرسانة أو الخرسانة بأكثر من 50٪ مقارنة بالألواح المسطحة العاديةإنه يحل بشكل فعال مشكلة الانفصال الناجمة عن ضعف الالتصاق بين اللوحة والخرسانة أو الخرسانة ويقيد تشوه اللوحة ،وبالتالي حل مشكلة التشقق في النهاية الناجمة عن تشوه اللوحة.
يتم تثبيت اللوحة الخضراء الجديدة في الأسفل على الشريط المقوى باستخدام مسامير خاصة ذاتية التثبيت وقاعدة الاتصال لآلة قفل المسمار التلقائي.إنها تحقق الآليات والإنتاج الصناعي، مع تكنولوجيا البناء البسيطة، والبناء المريحة والنقل، سطح مسطح من اللوحة السفلية.يمكن أن تحل محل اللوحات المصفوفة والإطار الأرضي المصبوب في مكانه تماما المتوفرة حاليا في السوق، تحقيق حرية تفكيك، حرية الجبس، التثبيت السريع، تقليل عمليات البناء، خفض تكاليف النقل، تقريبا أي خسائر، وضمان ارتفاع الشبكة الداخلية،وتخفيض تكاليف البناء، وما إلى ذلك يحل إلى حد كبير المشاكل المعروفة الموجودة في استخدام الألواح المصفوفة في المنازل الجاهزة ويمكن استخدامها على نطاق واسع في مشاريع البناء المختلفة مثل الفنادق ومباني المكاتبمدارسالمباني السكنية والمستشفيات والمستودعات ومواقف السيارات والمباني الصناعية متعددة الطوابق.مع إمكانات سوق هائلة.

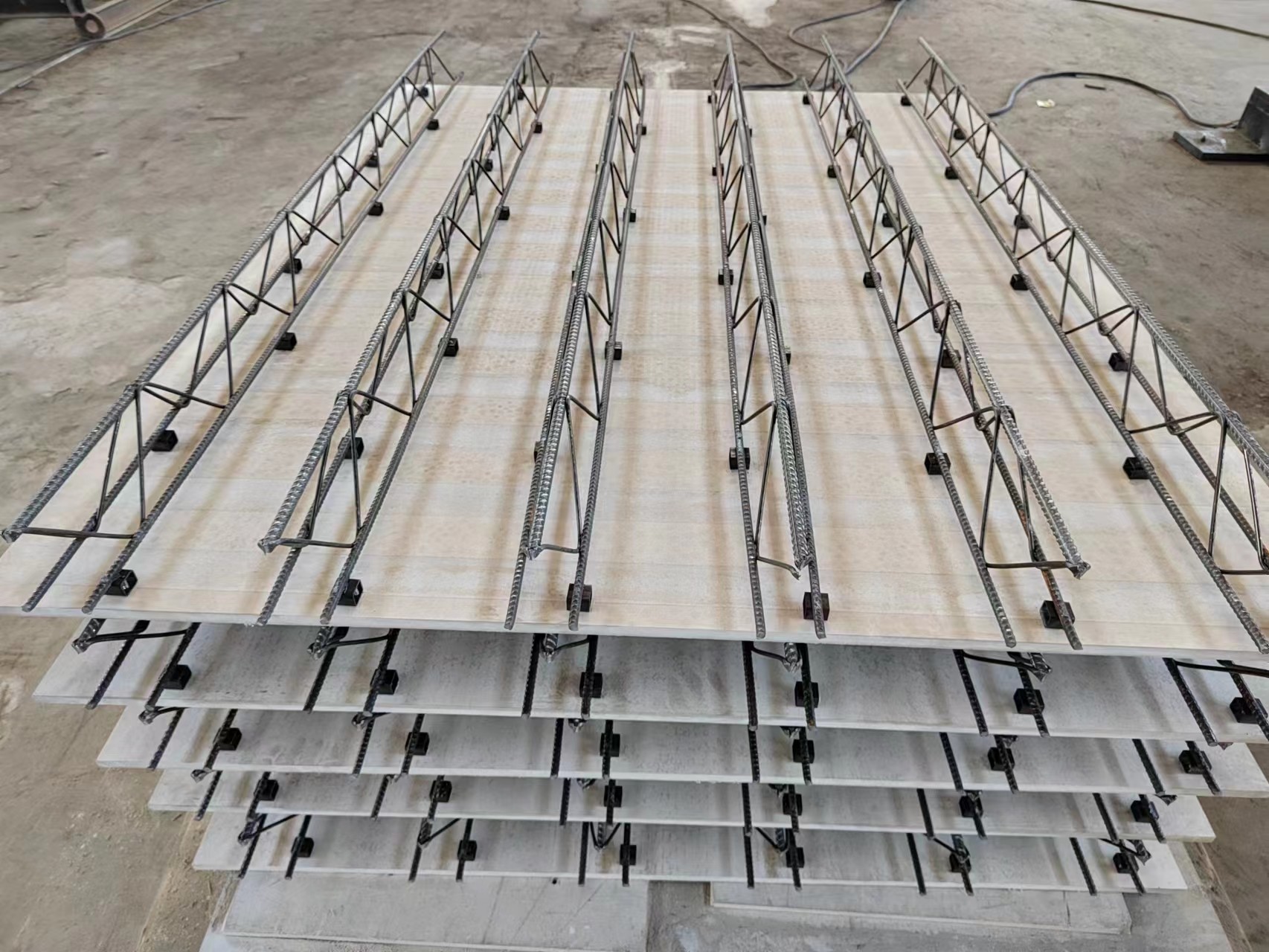

2المنتج النهائي للأسطوانة غير المجمعة (زاوية مستقيمة)
III. أداء المعدات والمعايير التقنية
1المعلمات التقنية لخط إنتاج الجدران الصلبة
1.1 لمحة عامة عن المعدات

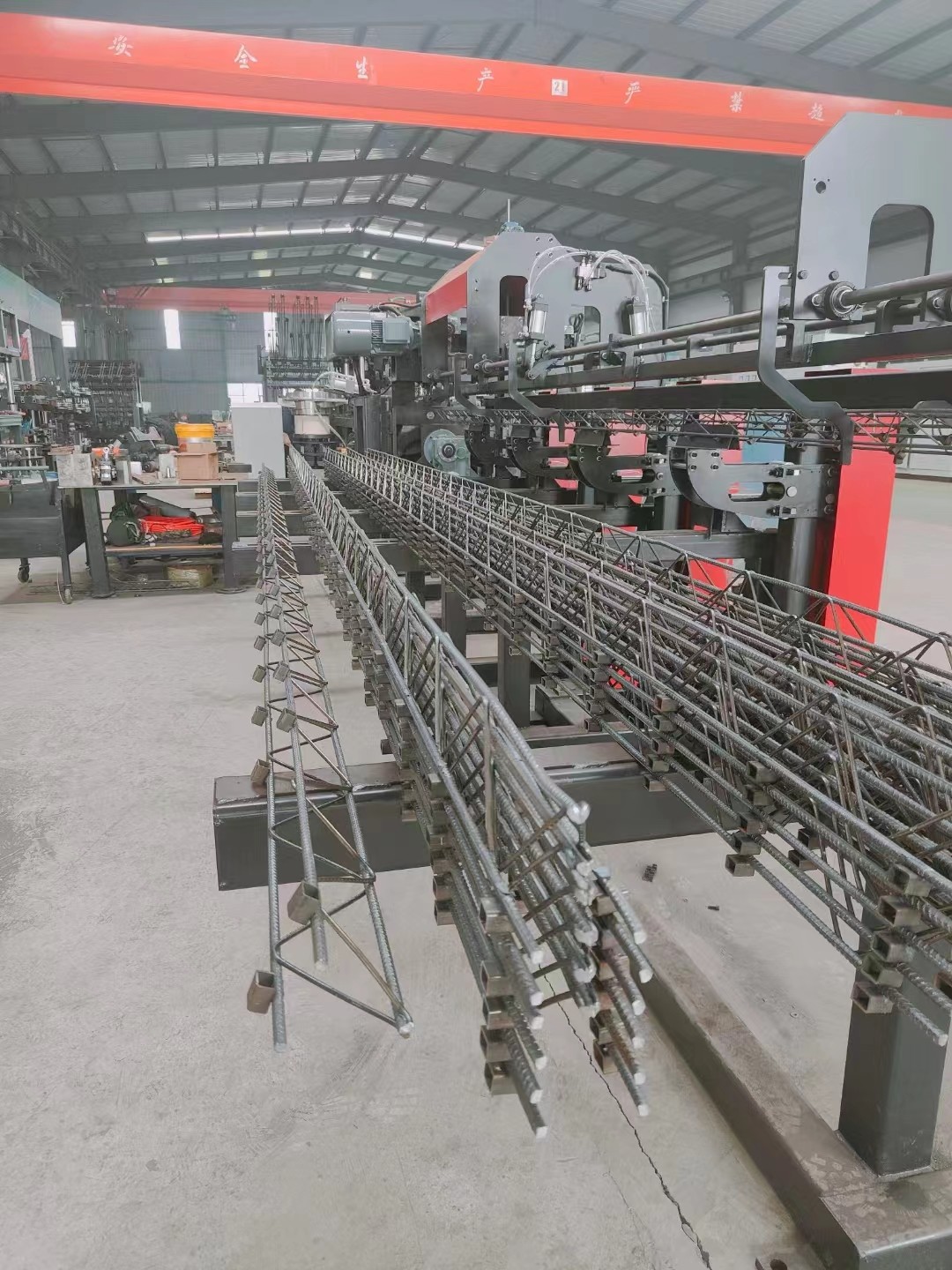

خط إنتاج قماش الأنبوب المربع هو خط إنتاج تلقائي بالكامل يدمج إطلاق طلاء قماش الأنبوب، تصويب قماش الأنبوب، ثني القماش الجانبي، تشكيل اللحام، القطع التلقائي،وجمع المنتج النهائي، والتي يمكن أن تنتج أسلحة الألواح المعدنية غير القابلة للهدم ، وأسلحة الألواح المعدنية لألواح الأرض ، وأسلحة الألواح المعدنية المعدنية للمباني المجمعة ،والتي تستخدم على نطاق واسع في مجالات بناء المباني (أوراق الأرضية المثبتة) وبناء السكك الحديدية عالية السرعة (السكك الحديدية المزدوج).
معدات لحام الأنابيب المربعة:
| لا، لا، لا | مكونات المعدات | كمية | الخصائص التقنية |
| 1 | ربط الأنابيب المربعة الصفيحة الاهتزاز | مجموعتان | إمدادات الاهتزازات، قناة النقل، القائمة |
| 2 | مجموعة لحام عالية السرعة | مجموعتان | تتكون من أسطوانات عالية السرعة، الكترودات المطاطية من الكروم الزركونيوم |
| 3 | مكونات التغذية الهوائية | مجموعتان | لأغراض تحميل أجزاء الاتصال تلقائيًا |
| 4 | صناعات الصبغ والطاقة للصبغ | مجموعة واحدة | تتكون من إمدادات الطاقة لحام، وتثبيت القوالب لأجزاء الاتصال |
| 5 | نظام المياه التبريد لحام | مجموعة واحدة | التبريد لحام أجزاء الاتصال |
| 6 | ضبط المكونات المتحركة | مجموعة واحدة | لضبط وضعية لحام الأجزاء المربطة |
1.2 مكونات المعدات لخط إنتاج الدرع:
| لا، لا، لا | مكونات المعدات | كمية | الخصائص التقنية |
| 1 | رصيف وضع الأسلاك المقاومة بالملف | مجموعة واحدة | رف وضع الأسلاك العمودية، مدعوم بالفرامل |
| 2 | آلية تصويب وإطعام | مجموعة واحدة | يتبنى تعديل العجلات المتعددة مع تأثير تصويب ممتاز دون إضرار أضلاع القضبان؛ تغذية سلكية مزدوجة القيادة مع ثلاث محركات تباطؤ. |
| 3 | آلية تخزين المواد | مجموعة واحدة | مجهزة بنوع جديد من رف التخزين المفتوح الذي يستخدم التخزين المسدس، مما يسمح بالإنتاج المستمر ومنع تراكم القطع المسلحة بفعالية. |
| 4 | آلية تصحيح المحطة | مجموعة واحدة | يتم تنفيذ المرحلة الثانية من تصفية الطرف النهائي على الأجزاء الرئيسية للتعزيز والشرائح الشعرية قبل اللحام والتشكيل باستخدام طريقة تصفية خمسة أدوات ،ضمان مستقيمية منتجات الدرع. |
| 5 | آلية ثني العضو الشعري | مجموعة واحدة |
1) يتم تشغيل انحناء قضيب المنديل بواسطة محرك سيرفو ، مما يضمن مزامنة جيدة واستقرار عال. 2) يتم تشغيل آلية تغذية الأسلاك بواسطة محرك خدمة آخر ، مما يوفر مزامنة أفضل ودقة أعلى.التعاون المثالي من اثنين من محركات الخدمة يتيح تغيير مساحة الشريط دون إيقاف الآلة، مما يعزز بكثير كفاءة الإنتاج.
|
| 6 | الوحدة الرئيسية لحام | مجموعة واحدة | يتم استخدام اثنين من لحام المواقع، وتوظيف ما مجموعه 2 محولات، مما يقلل من استهلاك الطاقة الإجمالي للمحولات لحام بأكثر من 60 في المئة. |
| 7 | آلية الانحناء | مجموعة واحدة | باستخدام ثني ميكانيكي الخدمة، سرعة أسرع، ضوضاء أقل، استقرار أعلى. |
| 7 | آلية القطع | مجموعة واحدة | يستخدم وضع قطع "نوع مقص" لحل مشكلة اللحام المفتوح الناجمة عن عملية القطع بفعالية. يساعد هذا الوضع أيضًا على تجنب تحريف الدرع والتشوه أثناء عملية القطع.يتم التحكم في تعديل وضع القطع بواسطة محرك الخدمة ، مما يسمح بقطع الشريط من أي طول دون إيقاف الجهاز. |
| 8 | آلية الجمع | مجموعة واحدة | التراص التلقائي |
| 9 | نظام التحكم الكهربائي | مجموعة واحدة | |
| 10 | نظام التشغيل | مجموعة واحدة |
أزرار التشغيل والمكونات الأخرى ذات جودة عالية تشغيل وتعديل المعدات تشغيل مريح للسرعة، معايير اللحام، الخ نظام الحجز في الدرع
|
| 11 | دليل التعليمات، قطع الغيار والأدوات | مجموعة واحدة |
التكوين القياسي
|
1.3 المعلمات التقنية للمعدات:
| الذراع المتحركة | الوحدات | كمية | ملاحظة |
| قدرة حمولة رف وضع الأسلاك | كيلوغرام | 2000 | يجب أن لا يتجاوز ارتفاع السلسلة العليا مترين، وارتفاع السلسلة الجانبية يجب أن لا يتجاوز 1.3 متر. |
| عدد رفوف وضع الأسلاك | الوحدة | 5 | |
| قوة محرك تشكيل الفولاذ الجانبي | كيلوواط | 7.5 | |
| قوة محول اللحام | كيلوواط | 160×3 | تشغيل متقطع مع محول لحام الأنابيب المربعة المضافة في الخلف |
| قوة محرك القطع | كيلوواط | 11+11 | تبني مقص رفع ذاتية التطوير التشغيل المتقطع |
| جمع ورفع طاقة محرك الرف | kW | 2.2 | التشغيل المتقطع |
| نبرة ثني الأوتار الجانبية | ملم | 200 | |
| ارتفاع الأوتار | ملم | 70-270 | ارتفاع 250 و فوق بدون حبل الزاوية السفلية |
| عرض الأوتار | ملم | 70-90 | عرض كبير |
| قطر قضبان الأوتار العليا والسفلية | ملم | 6-12 | |
| قطر الأوتار الجانبية | ملم | 4-7 | |
| طول الحبل | م | 2 ~ 14 |
مسافة قابلة للتعديل التلقائي
|
| مستقيمية الحبل | ملم/م | ± 5 | |
| خطأ الارتفاع | ملم | ±2 | |
| خطأ طول الحبل | ملم/م | ± 5 |
الحد الأقصى للخطأ لا يتجاوز ± 15 ملم
|
| ارتفاع أشرطة الأوتار العليا والسفلية المكشوفة | ملم | ≤5 | |
| سرعة خط الإنتاج | م | 6-8 |
يتم تحديد سرعة الإنتاج المستقرة الفعلية من خلال مواصفات الوصل. ((السلك العادي، سرعة الإنتاج: 12-14 متر) سيتأثر السرعة إذا تمت إضافة موصلات الأنابيب المربعة في عملية الإنتاج. |
| ضغط الهواء | ام بي اي | ≥0.7 | يجب أن يكون الغاز المستخدم نظيفاً ومصفوراً وجافاً. |
| استهلاك الهواء | م3/دقيقة | ثلاثة أرباع5 | |
| طول خط الإنتاج (طول * عرض * ارتفاع) | ملم | يمكن ضبط طول خط الإنتاج بشكل مناسب إلى 45000 * 3000 * 3500. | |
| إجمالي الإنتاج | T | ≤18 | |
| الملاحظة: يتضمن التكوين القياسي آلية ثني الزاوية السفلية. يرجى تحديد ما إذا كان التكوين للمستوطنات الصناعية لا يتضمن آلية ثني الزاوية السفلية. | |||
1.4.1 خصائص المعدات
1إطار وضع المطاط
هناك خمس مجموعات من أجهزة دفع العصا، باستخدام طريقة دفع الدوران، مع الحمل الأقصى من 2 طن.
كل منصة دفع مجهزة بجهاز مكابح هوائي مستقل
يحتوي كل موقف دفع على آلية مستقيمة مسبقة مستقلة لإزالة تراكم أكسيد على سطح قضبان الصلب.
2آلية تصويب وتغذية
- يستخدم موازنة عدة عجلات مع تأثير موازنة جيد، دون إضرار ضلع قضبان الألواح الفولاذية.
يمكن التحكم في كل آلية تغذية بشكل مستقل.
3آلية تخزين قضبان الصلب
يعتمد على نوع جديد من رف التخزين المفتوح للتخزين والتخزين ، وهو مريح للإنتاج المستمر ويمنع بشكل فعال الشبكات الفولاذية من التشابك.
4آلية تصحيح المحطة
يُجرى التسوية الثانوية للمحطة الرئيسية والحبال قبل اللحام والتشكيل. يُستخدم التسوية الخمسية لضمان مستقيمية الجهاز النهائي.
l تلعب هذه الآلية دورًا رئيسيًا في تعديل مستقيمية منتجات الشريط.
5آلية الضغط على شريط الويب وإمداده
يستخدم ثني ذراع التأرجح لثني قضبان الصلب ، مدفوعة بمحرك سيرفو ، مع مزامنة جيدة واستقرار عال.
1 إن ثني قضيب الفولاذ مستمر (تعمل آلية الثني في حركة دائرية ومتأرجحة صعودا وهبوطا، دون تأخير) ، مع سرعة تشكيل سريعة.
1 أنواع القوالب التي تشكل قضبان الصلب لها أسطح أسطوانية لمنع خدش سطح قضبان الصلب.
6جزء لحام
اثنين من الحوائط الفورية، واحدة في الأعلى وواحدة في الأسفل، مع اثنين من المحولات في المجموع.
أربعة أدوات للضغط السفلي مع مزامنة جيدة.
1 أسطوانات اللحام لديها ضربة صغيرة، قوة كبيرة، سرعة لحام سريعة، وجودة عالية.
1 أسطوانات الحامة تستخدم علامات تجارية عالية الجودة و هي مشدودة بالهواء.
إلكترودات اللحام مصنوعة من سبيكة النحاس الكروم الزركونيوم.
1 مجهزة بآلية تحديد الموقع لضمان شكل وحجم اللحام.
l طريقة لحام النقطة المقاومة نقطتين تقلل من قوة التثبيت بنسبة 60٪ مقارنة مع الأقران ، ويمكن تعيين معايير الحامة لكل نقطة لحام بشكل مستقل.
يمكن إعادة استخدام رأس الكترود الأربعة الأطراف أربع مرات، مما يقلل من التكلفة بثلاث مرات.
7آلية لحام الأنابيب
يستخدم لوحة الاهتزاز كآلية تحميل، وسرعة التحميل مستقرة وذات كفاءة عاليةويتم الحامية عن طريق الحامية المقاومة.
8آلية القطع
l يتم اعتماد طريقة القطع "نوع المقص" لحل مشكلة اللحام المفتوح الناجمة عن عملية القطع وتجنب تشوه وتشويه الدرع أثناء القطع.
سرعة قطع سريعة، لا حاجة لوقف اللحام.
لقطع عالية القوة في مفاصل لحام التعزيز الرئيسي والجانبي ، يستخدم أحدث الفولاذ عالي القوة والصلب من الصين.
8آلية التجميع والتراكم الآلي
l تتيح آلية التجميع التلقائي الإنتاج المستمر دون الحاجة إلى التوقف ، مما يحسن الكفاءة.
يمكن أن تجمع الشريط من أحجام مختلفة، طويلة وقصيرة.
* التجميع الآلي، وتكديس، وشحن الشعارات كلها آلية بالكامل.
l يقلل جهاز التجميع والتراكم الآلي من عدد المشغلين بمقدار 2.
10نظام التحكم الكهربائي
لقد اعتمد نظام التحكم من (هيتشان) مع استقرار عال
11. نظام التشغيل
أزرار التشغيل والمكونات الأخرى تستخدم منتجات عالية الجودة.
l من السهل تشغيل المعدات وتعديلها.
l عمليات مثل السرعة، معايير اللحام، الخ هي مريحة.
1.5 تكوين المعدات وعلامات تجارية المكونات
| الاسم | العلامة التجارية |
التفسير ملاحظات |
| شاشة التشغيل | كونلون تونغتاي | هي شاشة لمسة ذكية لإنترنت الأشياء مع وحدة المعالجة المركزية ARM كقاعدة ومتردد 800 ميغا هرتز الرئيسي. يعتمد تصميم المنتج على شاشة LCD TFT 10 بوصات ، وضوح 1024 * 600 ، شاشة لمسة مقاومة بأربعة أسلاك ،وأيضا مثبتة مسبقا مع برنامج تكوين McsgPro. |
| PLC | هيتشوان | أداء عالي، هيكل مضغوط، وظائف قوية، واستقرار عالية. |
| محرك الخدمة | هيتشوان | أداء عالي، موثوقية عالية، وجودة عالية. |
| التحكم في الجهد المنخفض | CHNT | علامة تجارية صينية معروفة، جودة مستقرة، موثوقية عالية. |
| تبديل مصدر الطاقة | تايوان مينغوي | العلامة التجارية المعروفة في تايوان مع أكثر من 30 عاما من الخبرة في البحث والتصنيع. |
| محول لحام | تشينغتاي | باستخدام تقنية اللحام اليابانية |
| مكونات الهواء | ياديك |
العلامة التجارية التايوانية المعروفة، جودة جيدة، موثوقية عالية، قدرة عالية على الحمل.
|
| صمام الموليد | ياديك | |
| أسطوانة لحام | أسطوانة "شوانغبيلي" المخصصة | سرعة عالية، طاقة كافية، واستقرار عال. |
| مراقب لحام | شانغهاي غولونغ | أداء منتج مستقر وجودة موثوق بها |
| خفيف | (تشيجيانغ تيان هونغ) | أداء مستقر وموثوق به |
| السكة الحديدية الخطيّة | تايوان شانغين | سعة حمولة عالية ودقة عالية وسرعة عالية ودقة عالية |
| محامل | (ن) | جودة مستوردة، جودة مستقرة، وموثوقية عالية. |
| سلك كهربائي، كابل | (غوانغدونغ يينغ) | مادة ممتازة، عزل قوي، غرابة منخفضة |
المواصفات المحددة التقنية لوحدات تبريد المياه من نوع الصندوق المبرد بالهواء مدرجة في الجدول أدناه:
| البند | منتجات سلسلة تبرد بالهواء | |
| RX-10 | ||
| إمدادات الطاقة | 10P-50Hz-380V | |
| تدفق مياه التبريد في متر / ساعة | 6.0 | |
| استهلاك الطاقة الكلي في كيلوواط | 10.5 | |
|
التبريد السعة
|
كيلوواط | 36 |
| kCal/hr | 30960 | |
| النوع | نوع المجلد مغلق بالكامل | |
| طريقة البدء | بدء مباشر | |
| وحدة التكثيف | النوع | علبة من الألومنيوم من النحاس الأرجواني ذات الكفاءة العالية + مروحة منخفضة الضوضاء |
| حجم هواء التبريد m3/h | 12000 | |
| عدد الوحدات | 1 | |
| سائل التبريد | النوع | R22 |
| مضخة المياه المدمجة kW | 1.5 | |
|
مُبخر
|
عدد الوحدات | نوع لفائف خزان المياه عالي الكفاءة |
| النوع | 1 | |
| قطر الأنابيب | DN40 | |
| أجهزة حماية السلامة | حماية الجهد العالي والمنخفض، حماية ضد التجمد (مزدوجة) ، صمام الأمان، حماية من الإفراط، تحت المرحلة، مرحلة العكسية، تحت الجهد، فوق الجهد، حماية تدفق المياه، الخ. | |
| جهاز حماية السلامة | الطول | 1610 |
| العرض | 735 | |
| الطول | 1390 | |
| البعد العام | كيلوغرام | 326 |
. كايزن BK سلسلة 37KW ضاغط المسمار دعم المعلمات
. سلسلة BK المكبس المسمار الجديد الإنسانية واجهة الإنسان والآلة نظام عرض ومراقبة.
عملية بسيطة ومريحة
. يمكن رؤية حالة التشغيل في لمحة. يمكن رؤية حالة التشغيل في لمحة.
المضغوط المسمار BK يمكن أن تعمل لك 24 ساعة دون مراقبة.
الصيانة أو الإصلاحات تُطلَب باللغة الصينية عندما تحدث تشوهات.
مع واجهة الإخراج الاحتياطي، فإنه يمكن أن يدرك السلسلة التحكم والتحكم في تشخيص عن بعد من وحدات متعددة.
سلسلة BK ضاغط المسمار الجديد مع نظام فصل النفط المدمج
إن اعتماد تصميم فصل الزيت المدمج يضمن تأثير فصل الزيت والهواء ويقلل من استهلاك الزيت ، ويتم ضمان جودة المنتج بالكامل من بداية التصميم.
سلسلة BK نوع جديد ضاغط الهواء المسمار صمام التحكم في مدخل الهواء عالية الكفاءة.
. وضع التحكم ON/OFF
تصميم مضاد للرذاذ الزيتي مع صمام التوقف
المضغوطات المسمارية من سلسلة BK لديها جيل جديد من المحركات منخفضة الاستهلاك عالية الكفاءة.
عزم بدء عالي
فئة العزل F، درجة الحماية IP54
محامل SKF، ضوضاء منخفضة، عمر خدمة طويل
مع جهاز التزود بالوقود، يمكن أن يتم التزود بالوقود دون إيقاف الجهاز.
| ضغط التفريغ Mpa | 0.8 |
| حجم التفريغ m3/min | 5.5 |
| قوة المحرك كيلوواط | 37 |
| واجهة العادم | G1 1/2 |
| الضوضاء db (((A) | 67 |
| الوزن في كيلوغرام | 730 |
| البعد الإجمالي مليمتر | 1240*1030*1435 |
