فهرس
1. اقتباسات الأعمال2
2. أداء المعدات والمعايير الفنية6
1. المعلمات الفنية لخط إنتاج الجمالون الفولاذي 6
1.1 نظرة عامة على المعدات 6
1.2 تكوين المعدات لخط إنتاج الجمالون الفولاذي 6
1.3 المعلمات الفنية للمعدات: 7
1.4 خصائص المعدات 8
1.5 تكوين المعدات والعلامة التجارية الأصلية 10
2. ماكينة الماء البارد 11
2.1 المواصفات الفنية للمبرد من النوع الصندوقي المبرد بالهواء: 11
3. ضاغط الهواء 12
1. المعلمات التقنية لضاغط الهواء اللولبي 13
1. اقتباس الأعمال
ذكي خط إنتاج لحام الجمالون CNC الشركة المصنعة المهنية
| SGHJ- ورقة أسعار خط إنتاج لحام الجمالون CNC الذكي | ||||||
| وحدة عرض الأسعار: Shandong Time Machinery Technology Co., Ltd | ||||||
| رقم الأمر | اسم الجهاز | نوع الوحدة | وحدة | كمية | سعر الوحدة (يوان) | مبلغ من المال (يوان) |
| 1 | خط إنتاج لحام قضبان الجمالون الصلب | SGHJpm-100 | اختصار لتايتشو | 1 | ||
| 2 | ضاغط الهواء اللولبي | كيشان، BK22kw | اختصار لتايتشو | 1 | ||
| 3 | آلة مياه التبريد | آر إكس-05أ | اختصار لتايتشو | 1 | ||
| 4 | لحام بعقب شريط الصلب | 25 كيلو فولت أمبير | اختصار لتايتشو | 1 | ||
| تصل إلى | إجمالي دفعات المعدات ¥: رأس مال الرنمينبي: | |||||
| ملحوظة: هذا السعر يشمل الضريبة (13% ضريبة القيمة المضافة)، بما في ذلك رسوم الشحن والتشغيل والتركيب ورسوم التدريب. | ||||||
| تركز الشركة على البحث والتطوير وتصنيع خط إنتاج لحام الجمالون الفولاذي، ولديها فريق بحث وتطوير تكنولوجي محترف وفعال، وتعلق الشركة أهمية كبيرة على الابتكار التكنولوجي، وتلتزم بطريق الابتكار المستقل، وتضبط هيكل المنتج باستمرار لتلبية طلب السوق، وأقامت شراكات طويلة الأمد مع عدد من الشركات المعروفة. | ||||||
اسم الشركة: شركة شاندونغ تايم ماشينري للتكنولوجيا المحدودة
رقم التعريف الضريبي: 91370811MA3EP7HT68
رقم حساب الشركة: 815010601421010400
البنك: فرع شيتشنغ، بنك مدينة جيننج
العنوان: شرق طريق Jiafeng، شمال طريق Ruixiang، منطقة Jining للتنمية الاقتصادية، مقاطعة Shandong (في مستشفى Shandong Taifeng Engineering Group Co., Ltd.)
2. أداء المعدات والمعايير الفنية
1. المعلمات الفنية لخط إنتاج الجمالون الفولاذي

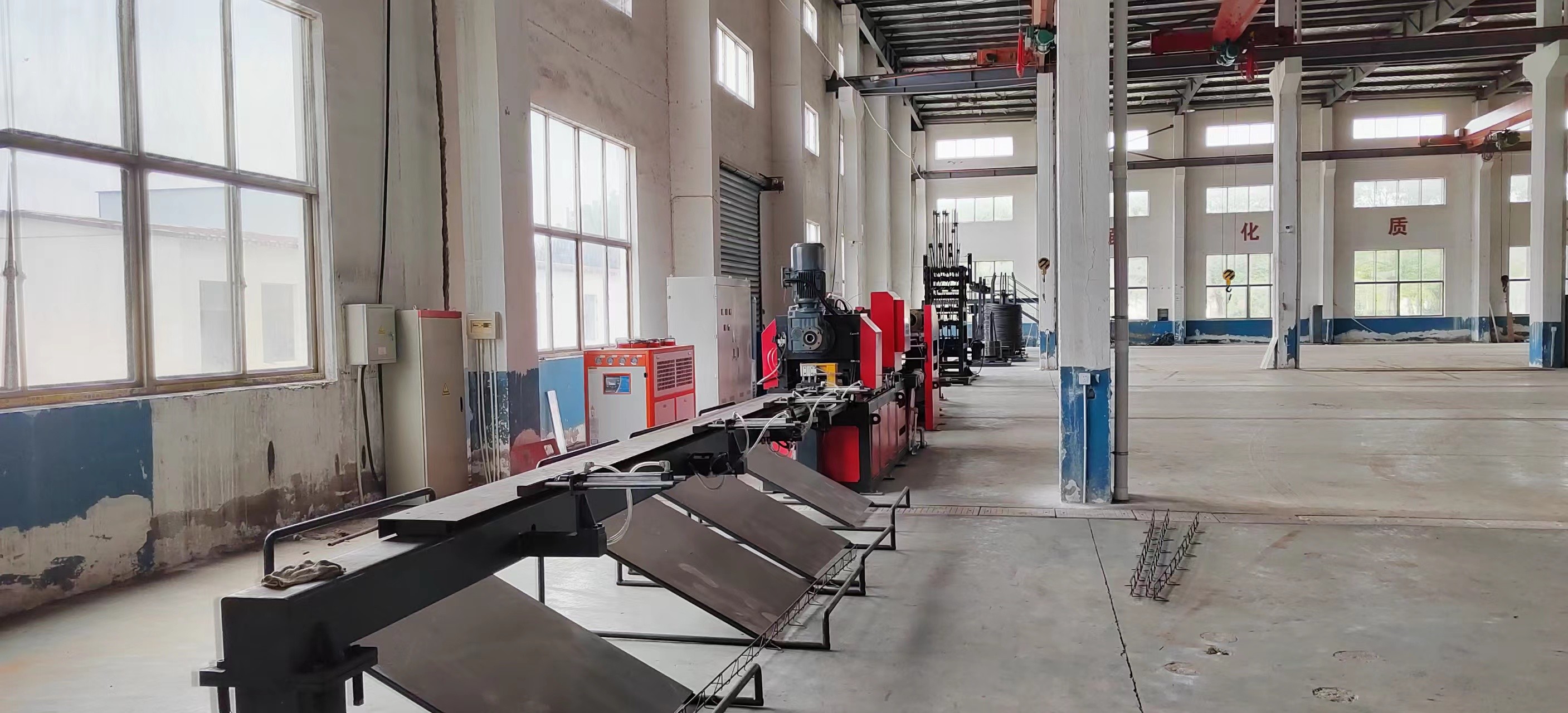

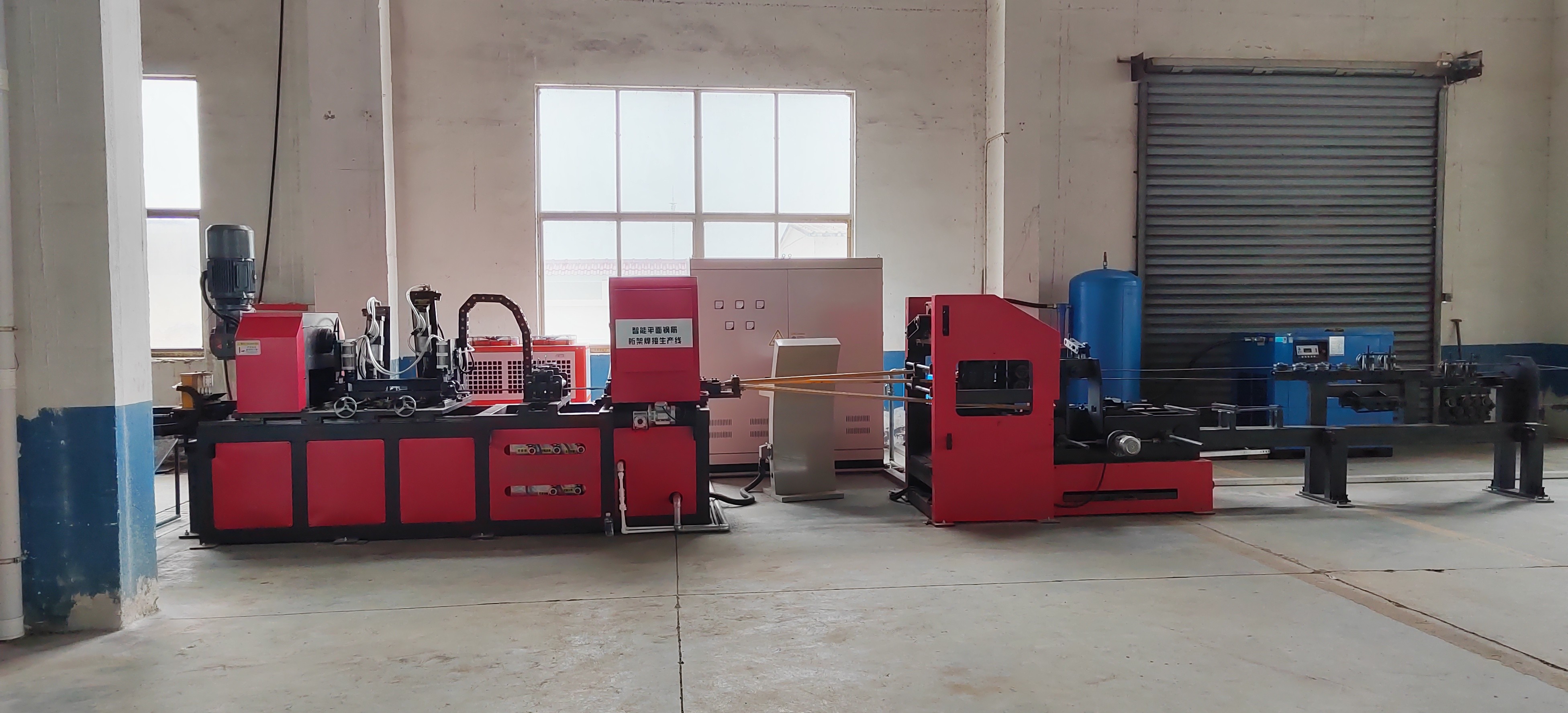

1.1 نظرة عامة على المعدات
يتكون خط إنتاج تروس التسليح من لفائف الصلب، واستقامة التعزيز، وثني القضبان الجانبية، وتشكيل اللحام، والقطع التلقائي، والركام النهائي في تكامل خط الإنتاج الآلي بالكامل، ويمكن أن ينتج أرضية تروس فولاذية مسطحة مع تروس فولاذية، ويمكن أيضًا إنتاج المباني الجاهزة من الجمالون الفولاذي، يستخدم على نطاق واسع في تشييد المباني (من أرضية الجمالون)، وبناء ألواح الجدران العازلة للحرارة وغيرها من المجالات.
1.2 تكوين المعدات لخط إنتاج الجمالون الفولاذي:
| رقم الأمر | مكونات المعدات | كمية | الميزة التقنية |
| 1 | إطار شريط فولاذي | الطريق المحدد | إطار خط وضع عمودي |
| 2 | آلية التغذية المستقيمة | الطريق المحدد | باستخدام جولات متعددة من الفرد، يكون تأثير الفرد جيدًا، ولا تؤذي الأضلاع الفولاذية، وسلك محرك محرك التباطؤ. |
| 3 | وكالة التخزين | الطريق المحدد | تم اعتماد رف التخزين المفتوح الجديد ووضع التخزين المؤقت لتسهيل الإنتاج المستمر ومنع تراكم التعزيز بشكل فعال. |
| 4 | آلية استقامة المحطة | الطريق المحدد |
قبل اللحام والتشكيل، يتم تقويم التعزيز الرئيسي وتقوية قضيب البطن مرتين، ويتم اعتماد طريقة التقويم بخمس بكرات لضمان صلابة الجمالون النهائي.
|
| 5 | آلية ثني قضيب البطن | الطريق المحدد |
1، الانحناء المتأرجح، ثني الفولاذ مدعوم بقوة مؤازرة، تزامن جيد، ثبات عالي، 2، آلية الأسلاك مدعومة بمحرك مؤازر آخر، تزامن أفضل بدقة أعلى، مع آلية الانحناء، محركان مؤازران مناسبان تمامًا، يمكن تحقيق عدم توقف التغيير وظيفة الملعب الجمالون، تحسن كثيرا من كفاءة الإنتاج.
|
| 6 | مضيف اللحام | الطريق المحدد |
أعلى وأسفل كل نقطة لحام، إجمالي محولين، إجمالي الطاقة لمحول اللحام انخفض بأكثر من 60 بالمائة
|
| 7 | آلية القطع | الطريق المحدد |
يمكن لنمط القص "المقص" أن يحل بشكل فعال مشاكل اللحام الناتجة عن القص والعملية، ويتجنب الانحراف الجانبي والتشويه لمنتج الجمالون النهائي في عملية القص.يتم التحكم في تعديل موضع القص بواسطة محرك سيرفو ومحرك سيرفو الانحناء والأسلاك لتحقيق القص التعسفي لطول الجمالون من نفس النوع.
|
| 8 | آلية جمع المواد | الطريق المحدد | الملء التلقائي |
| 9 | نظام التحكم الكهربائي | الطريق المحدد | |
| 10 | نظام التشغيل | الطريق المحدد |
تستخدم أزرار التشغيل والأجزاء الأخرى منتجات عالية الجودة عملية مريحة وتعديل المعدات السرعة ومعلمات اللحام وغيرها من سهولة التشغيل نظام التعيين تروس
|
| 11 | تعليمات وقطع الغيار والأدوات العشوائية | الطريق المحدد | تخطيط قياسي |
1.3 المعلمات التقنية للمعدات:
| مشروع | وحدة | بيانات | ملاحظات |
| تخطيط إطار الحمل | كلغ | 2500 | لا يزيد ارتفاع القضبان الخيطية عن 2 متر، ولا يزيد ارتفاع القضبان الجانبية عن 1.3 متر |
| عدد خطوط التمديد | فردي | 3 | |
| السرعة المستقيمة | م/دقيقة | ≥30 | ينبغي أن تكون مطابقة مع تعديل اللحام |
| لحام قوة المحولات | كيلو فولتا | 160×2 | التحكم في تحويل التردد، وتقليل فقدان الطاقة التفاعلية، والعمل المتقطع |
| قوة محرك نقل الأسلاك | كيلوواط | 5.5×3 | خدمة متقطعة |
| قوة محرك تشكيل الشريط الجانبي | كيلووات | 3 | اسطوانة + محرك سيرفو |
| قوة محرك القص الميكانيكي | كيلوواط | 11×1 | خدمة متقطعة |
| مسافة ثني الوتر S | مم | 200 | 250 وما فوق بدون ارتفاع الجمالون الزاوية السفلية |
| عرض الوتر S | مم | 70-270 | العرض قابل للتعديل |
| قطر انحناء القوس على شكل حرف S (القطر الداخلي) | مم | 10 | إستبدال |
| عرض الجمالون (التعزيز الرئيسي) | مم | 70-270 | قابل للتعديل للغاية |
| قطر الوتر الرئيسي | مم | Φ8-12 | Φ 8- Φ 12 لوح تقوية لولبي |
| قطر الوتر S | مم | Φ4-Φ8 | |
| طول الجمالون الإنتاج | م | 0.4-6 | يمكن تعديل أي طول حسب الحاجة |
| سرعة خط الجمالون (لوحة) | م/دقيقة | 6-12 | سرعة إنتاج مستقرة 6-12 م / دقيقة |
| اتجاه تفريغ المعدات | تحديد اتجاه الدخول والتفريغ وفقا للتخطيط الفعلي للموقع | ||
| ضغط الغاز | الآلام والكروب الذهنية | ≥0.7 | ويشترط أن يكون الغاز مصدر غاز نظيف يمر عبر الترشيح والتجفيف |
| استهلاك الغاز | م³/دقيقة | 3/4.5 | |
| طول خط الإنتاج (الطول * العرض * الارتفاع) | مم | يمكن تعديل طول 45000*3000*3500 بشكل مناسب | |
| وزن المعدات | ت | 18 (باستثناء الملحقات وصندوق التحكم الكهربائي الخارجي) | |
| ملحوظة: المعدات القياسية بما في ذلك آلية ثني القدم، والتصنيع السكني بدون آلية ثني القدم، يرجى التوضيح. | |||
1.4 خصائص المعدات
1، إطار خط الصلب
هناك ثلاث مجموعات من إطار وضع القضبان الفولاذية القرصية، باستخدام وضع التخطيط الدوار، الحد الأقصى للتحمل 2 طن.
تم تجهيز كل رف مجموعة بجهاز فرامل هوائي منفصل.
تحتوي كل مجموعة من إطارات التمديد على مجموعة من آلية التسوية المسبقة المستقلة لإزالة طبقة أكسيد السطح الفولاذي.
2. ضبط آلية توصيل الأسلاك
باستخدام جولات متعددة من الفرد، يكون تأثير الفرد جيدًا، ولا تؤذي الأضلاع الفولاذية، وسلك محرك التباطؤ المزدوج.
يمكن التحكم في كل آلية تغذية سلكية بشكل منفصل.
3،آلية تخزين الفولاذ
اعتماد رف تخزين مفتوح جديد، وضع تخزين عازل، لتسهيل الإنتاج المستمر، ومنع التعزيز بشكل فعال.
4. آلية استقامة المحطة
قبل اللحام والتشكيل، يتم تقويم التعزيز الرئيسي وتقوية قضيب البطن مرتين، ويتم اعتماد طريقة التقويم بخمس بكرات لضمان صلابة الجمالون النهائي.
تلعب هذه الآلية دورًا رئيسيًا في ضبط صلابة منتج الجمالون.
5، آلية ضغط قضيب البطن والأسلاك
ثني شريط الانحناء، ثني الفولاذ بقوة مؤازرة لتوفير الطاقة، والتزامن الجيد، والاستقرار العالي.
يستمر ثني حديد التسليح (آلية الثني هي حركة دائرية وتأرجح لأعلى ولأسفل، بدون تأخير)، وسرعة التشكيل سريعة.
قوالب صب القضبان الفولاذية تكون أسطوانية تواجه سطح القضبان الفولاذية بدون خدوش.
يتم تشغيل آلية إمداد الأسلاك بواسطة محرك مؤازر، والذي يتميز بتزامن أفضل ودقة أعلى.مع آلية الانحناء، فإن التنسيق المثالي بين محركين مؤازرين يمكن أن يحقق وظيفة تغيير درجة الجمالون دون توقف، مما يحسن بشكل كبير من كفاءة الإنتاج.
6. جزء اللحام
أعلى وأسفل كل نقطة لحام، ما مجموعه 2 محولات.
المجموعتان لديهما إجمالي 4 ضغط ضغط مع تزامن جيد.
تتميز أسطوانة اللحام بسكتة دماغية صغيرة وقوة كبيرة وسرعة لحام سريعة وجودة عالية.
باستخدام طريقة التثبيت الهوائية، أسطوانة اللحام باستخدام علامة تجارية عالية الجودة.
قطب اللحام مصنوع من سبائك النحاس الكروم والزركونيوم
مجهزة بآلية تحديد المواقع لضمان شكل وحجم اللحام.
تعمل طريقة اللحام النقطي المقاومة بنقطتين على تقليل الطاقة المثبتة بنسبة 60% مقارنة بأقرانها، ويمكن ضبط معلمات اللحام لكل وصلة لحام بشكل منفصل.
يمكن إعادة استخدام رأس القطب الكهربائي رباعي الأوضاع لمدة 4 مرات، ويتم تقليل تكلفة الاستخدام بمقدار 3 مرات.
7. آلية القطع
يمكن لوضع "المقص" أن يحل بشكل فعال مشكلة اللحام الناتجة عن عملية القص، ويتجنب جانب وتشويه منتج الجمالون في عملية القص.
سرعة قص سريعة، ولا يتطلب اللحام إيقاف التشغيل.
بالنسبة للقص ذو القوة العالية عند وصلات اللحام للقضيب الرئيسي والقضبان الجانبية، تم اعتماد أحدث قوة جديدة مطورة
مرونة العفن الصلب.
8. نظام التحكم في الأجهزة الكهربائية
باستخدام نظام التحكم Hechuan، الاستقرار العالي.
9. نظام التشغيل
تستخدم أزرار التشغيل والأجزاء الأخرى منتجات عالية الجودة.
عملية مريحة وتعديل المعدات.
السرعة ومعلمات اللحام وغيرها من سهولة التشغيل.
1.5 تكوين المعدات والعلامة التجارية الأصلية
| اسم | ماركة |
يشرح ملاحظات |
| شاشة التشغيل | حالة كونلون العامة | إنها شاشة تعمل باللمس لإنترنت الأشياء الذكية مع وحدة المعالجة المركزية ARM باعتبارها النواة و 800 ميجاهرتز.تم تصميم المنتج لاستخدام شاشة TFT LCD مقاس 10 بوصات بدقة 1024 * 600، وشاشة لمس مقاومة بأربعة أسلاك، وبرنامج تكوين McsgPro المثبت مسبقًا |
| بلك | هيتشوان | أداء عالي، هيكل مدمج، وظيفة قوية، ثبات عالي |
| أجهزة السيارات | هيتشوان | أداء عالي وموثوقية عالية وجودة عالية |
| التحكم في الجهد المنخفض | شينت | العلامات التجارية المحلية الشهيرة، الجودة المستقرة، الموثوقية العالية |
| تبديل وضع التيار الكهربائي | تايوان مينغ وي | علامة تجارية مشهورة في تايوان، أكثر من 30 عامًا من الخبرة في البحث والتطوير والتصنيع |
| محول اللحام | تشنغ تاي | اعتماد تكنولوجيا اللحام اليابانية |
| مكون هوائي | ضيف الفناء | علامة تجارية تايوانية مشهورة، ذات نوعية جيدة، وموثوقية عالية، وحمولة عالية |
| صمام الكهرومغناطيسي | ضيف الفناء | |
| اسطوانة اللحام | اسطوانة مخصصة ذات قوة مزدوجة | سرعة سريعة وقوة كافية واستقرار عالي |
| جهاز تحكم اللحام | شنغهاي قولونج | أداء المنتج مستقر، ونوعية موثوقة، |
| صندوق التخفيض | قوس قزح تشجيانغ | أداء مستقر وموثوق |
| السكك الحديدية دليل خطي | تايوان الفضة | تحميل عالي، دقة عالية، سرعة عالية، دقة عالية |
| تحمل | ن كورونا | جودة الاستيراد، جودة مستقرة، موثوقية عالية |
| سلك، كابل | قوانغدونغ ينغكي | مادة ممتازة، عزل قوي، انحراف منخفض |
2. آلة الماء البارد
المعلمات التقنية وتكوين المبرد بالهواء
|
نموذج مشروع |
آر إكس-05أ | تهيئة | |
| مصدر | 380 فولت/3PH/50 هرتز | ||
|
مخرجات التبريد |
ك كالوري/ساعة | 12900 | |
| كيلووات | 15 | ||
| أدخل الطاقة الإجمالية | كيلووات | 4.48 | |
| كريوجين | اسم | R22 | استيراد الوسائط الباردة عالية الجودة |
| طريقة التحكم | شعري | ||
|
محرك الضغط |
يكتب | نوع دوامة | عجلة الوادي الأمريكي |
| الطاقة (كيلوواط) | 3.75 | ||
| الرقم (الرقم الهيدروجيني) | 5 | ||
| معجب | الطاقة (كيلوواط) | 0.18*2 | مروحة منخفضة الضوضاء |
| حجم الهواء (م ³ / ساعة) | 7840 | ||
|
مكثف |
يكتب | مبادل حراري عالي الكفاءة من النوع الزعانف مبرد بالهواء | مبادل حراري عالي الكفاءة من النوع الزعانف مبرد بالهواء |
| حجم هواء التبريد (م³/ساعة) | 5000 | ||
|
مقياس التبخر |
يكتب | نوع خزان المياه (الفولاذ المقاوم للصدأ) | نوع خزان المياه (الفولاذ المقاوم للصدأ) |
| معدل تدفق الماء المجمد (م³/ساعة) | 2.5 | ||
| سعة الخزان (لتر) | 60 | ||
| داخل وخارج قطر أنابيب المياه | 1″ | ||
| مضخة مياه | الطاقة (كيلوواط) | 0.37 | اوسورس (ضمان سنتين) |
| رئيس التسليم (م) | 20 | ||
| معدل التدفق (م ³ / ساعة) | 6 | ||
|
حارس أمن |
نسخة الوجه |
حماية من ارتفاع درجة حرارة الضاغط، حماية من التيار الزائد، حماية من الضغط العالي والمنخفض، وحماية من درجة الحرارة الزائدة، والتدفق حماية الكمية، حماية تسلسل الطور/نقص الطور، حماية ارتفاع درجة حرارة العادم، مياه تبديد الحرارة لا تلبي نظام التحذير التلقائي القياسي |
نسخة الكمبيوتر بانج بو |
| جدول الجهد العالي والمنخفض | تايوان جاف | ||
| منقي | أمريكا ALCO | ||
| تتابع دوران المرحلة |
شنايدر فرنسا |
||
| قواطع | |||
| القاطع الرئيسي | |||
| وصف كامل | الوزن (كجم) | 174.5 | تغليف إطار خشبي |
| البعد المخطط (مم) | 1310*630*1230 | ||
| تحضير السطح | اللوحة الرئيسية 2 مم، لوحة الختم 1.5 مم | رش البلاستيك الكهروستاتيكي | |
3. ضاغط الهواء
المعلمات التقنية للآلة اللولبية المبردة بالهواء BK 22-8 ZG
| مجموعة المسمار | 5:6 تيد الدوار |
| وضع الضغط | مستمر، مستوى واحد |
| ضغط مخرج الهواء المضغوط | ص2= 0.8 ميجا باسكال |
| طريقة التبريد | تبريد الهواء القسري |
| درجة حرارة مخرج الهواء المضغوط | من 10 درجة مئوية إلى 15 درجة مئوية أعلى من درجة الحرارة المحيطة |
| كمية زيت التشحيم | حوالي 8.6 لتر |
| سرعة المحرك | ن = 2930 ص / دقيقة |
| تقييم القوة | 22 كيلو واط |
| معدل التفريغ | الخامس = 3.45 م3/دقيقة |
| وزن العمل | حوالي 390 كجم |
| الحد الأعلى لدرجة حرارة الهواء | 45 درجة مئوية |
| درجة حرارة الهواء الحد الأدنى | 0 درجة مئوية |
| استهلاك النفط | محتوى زيت العادم أقل من 3 جزء في المليون |
| ضوضاء |
74 ديسيبل (أ) |
| الحجم الخارجي (الطول والعرض والارتفاع) (مم) | 1200×800×1120 |
